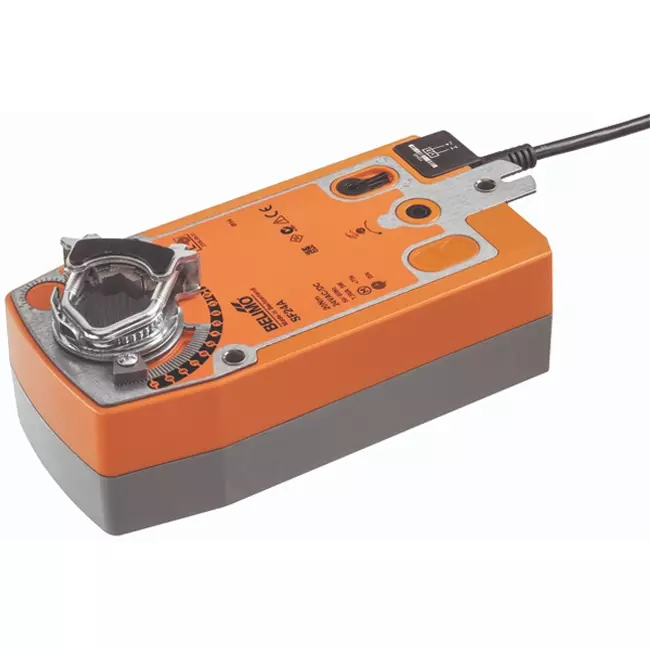

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 20 Nm - SF24A

Merk: Belimo

-10%

Adviesprijs 487,63

438,87 -10%

Je bespaart 48,76

Levertijd: 3 werkdagen

De grootste collectie van Nederland
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met Thuiswinkel waarborg

Betaal veilig en snel met o.a.:

Pluspunten

Incl. veerteruggang
Vaste kabel
Overbelastingsveilig
IP54-beschermingsklasse

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 20 Nm - SF24A

De Belimo SF24A is een roterende klepaandrijving met veerteruggang voor het open/dicht aansturen van luchtklepsecties tot ca. 4 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de interne terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen in centrale luchtbehandeling. De motor bereikt een draaihoek van 90° in 75 seconden en de veerteruggang brengt de klep terug in minder dan 20 seconden. Het rustverbruik bedraagt 2,5 W en het geluidsniveau van de motor ligt op 45 dB(A). Met een draaimoment van 20 Nm is hij toepasbaar op grote, zware klepconstructies in utiliteits- en industriële klimaatinstallaties.

Voordelen en functies

20 Nm open/dicht sturing: Het draaimoment van 20 Nm maakt de klepaandrijving geschikt voor grote luchtklepsecties tot ca. 4 m², zodat ook zware klepconstructies zonder moeite worden bediend.
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Handverstelling met vergrendeling: Via de meegeleverde handslinger bedien je de klep handmatig en vergrendel je hem in elke gewenste stand, handig tijdens installatie en onderhoud.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 25,4 mm. De as moet minimaal 85 mm lang zijn en minimaal 15 mm uitsteken. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar vanaf 33% in stappen van 2,5% tot maximaal 95°. Voor handmatige bediening is een handslinger aanwezig waarmee je de klep in elke stand kunt vergrendelen. De elektrische aansluiting verloopt via een vaste kabel van 1 meter met twee aders van 0,75 mm². De klepaandrijving is onderhoudsvrij en is toepasbaar voor open/dicht-sturing van grote luchtklepsecties in centrale luchtbehandelingskasten, mengkleppen en noodventilatieklappen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijvingen
GTIN	7630498114021
Artikelnummer fabrikant	SF24A
Artikelnummer	23010061

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	Tweepunts
Energieverbruik in bedrijf	5 W
Energieverbruik in ruststand	2.5 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Ja
Spanningsloos gesloten	Ja
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Nee
Standterugmelding	Optioneel
Hulpcontacten optioneel	Ja
Eindcontacten	Geen
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Ja
Looptijd	75 s
Koppel	20 Nm
Potentiaalvrij schakelcontact	Nee
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	7.5 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C

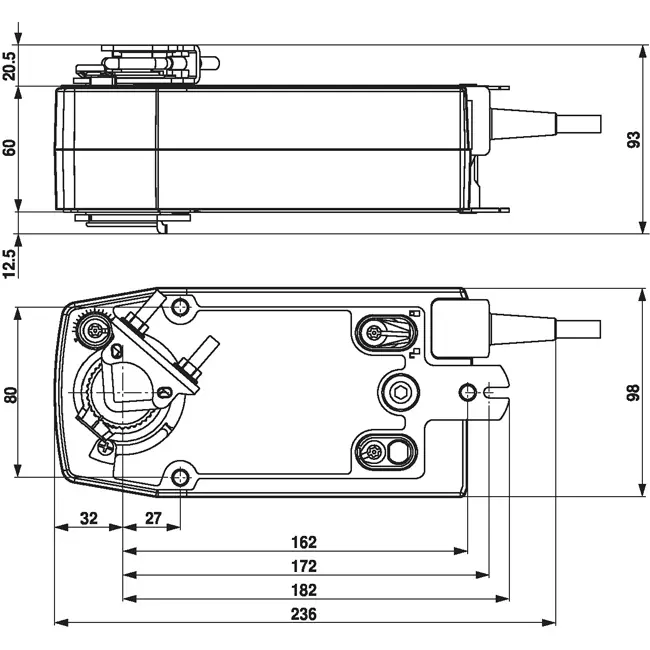

Hoogte	85 mm
Breedte	130 mm
Diepte	290 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
