Pluspunten

Incl. veerteruggang
2 geïntegreerde hulpschakelaars
Overbelastingsveilig
IP54-beschermingsklasse

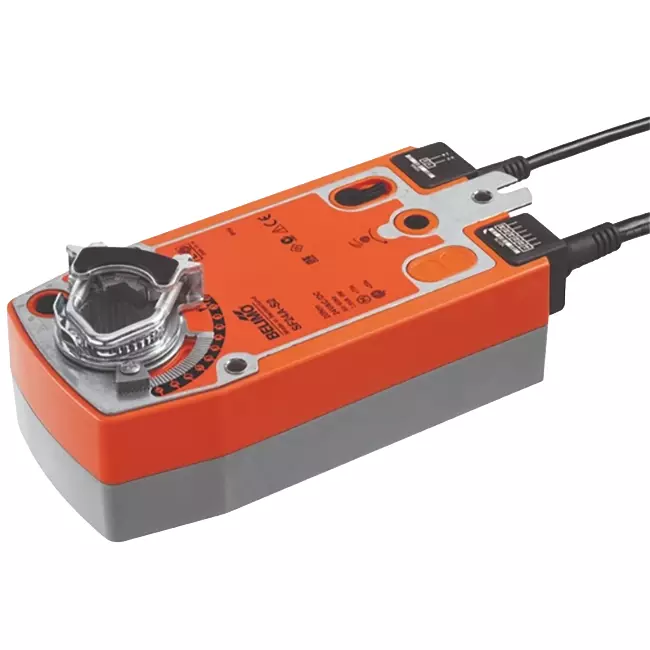

Belimo roterende klepaandrijving met veerteruggang 24-240V - 20 Nm - SFA-S2

De Belimo SFA-S2 is een roterende klepaandrijving met veerteruggang voor het aansturen van luchtklepsecties tot ca. 4 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen in centrale luchtbehandeling. De motor bereikt een draaihoek van 90° in 75 seconden, het rustverbruik bedraagt 3,5 W en het geluidsniveau van de motor ligt op 45 dB(A). Met een draaimoment van 20 Nm en twee geïntegreerde hulpschakelaars voor positieterugmelding is hij toepasbaar op grote, zware klepconstructies in utiliteits- en industriële klimaatinstallaties.

Voordelen en functies

Universele voedingsspanning AC 24...240 V / DC 24...125 V: Je sluit de aandrijving aan op vrijwel elk beschikbaar voedingsvoltage, zonder extra transformator of aanpassing van de installatie.
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
2 geïntegreerde hulpschakelaars: De twee ingebouwde hulpschakelaars maken directe positieterugmelding mogelijk naar een BMS of schakelkast — één met vaste instelling op 10%, één instelbaar van 11 tot 100% — zonder dat extra accessoires nodig zijn.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Handverstelling met vergrendeling: Via de meegeleverde handslinger bedien je de klep handmatig en vergrendel je hem in elke gewenste stand, handig tijdens installatie en onderhoud.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 25,4 mm. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar via aanslagen tot maximaal 95°. Voor handmatige bediening is een handslinger aanwezig waarmee je de klep in elke stand kunt vergrendelen. De elektrische aansluiting verloopt via een voedingskabel van 1 meter met twee aders van 0,75 mm² en een aparte kabel van 1 meter met zes aders voor de hulpschakelaars. De aandrijving is onderhoudsvrij en is bij uitstek toepasbaar voor open/dicht-sturing van grote luchtklepsecties in centrale luchtbehandelingskasten, mengkleppen en noodventilatieklappen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijvingen
GTIN	7630498114144
Artikelnummer fabrikant	SFA-S2
Artikelnummer	23010056

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24-125 V DC / 24-240 V AC
Stuursignaal	Tweepunts
Energieverbruik in bedrijf	7 W
Energieverbruik in ruststand	3.5 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Ja
Spanningsloos gesloten	Ja
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Ja
Standterugmelding	Geen
Hulpcontacten optioneel	Ja
Eindcontacten	2
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Ja
Looptijd	75 s
Koppel	20 Nm
Potentiaalvrij schakelcontact	Ja
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	18 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C

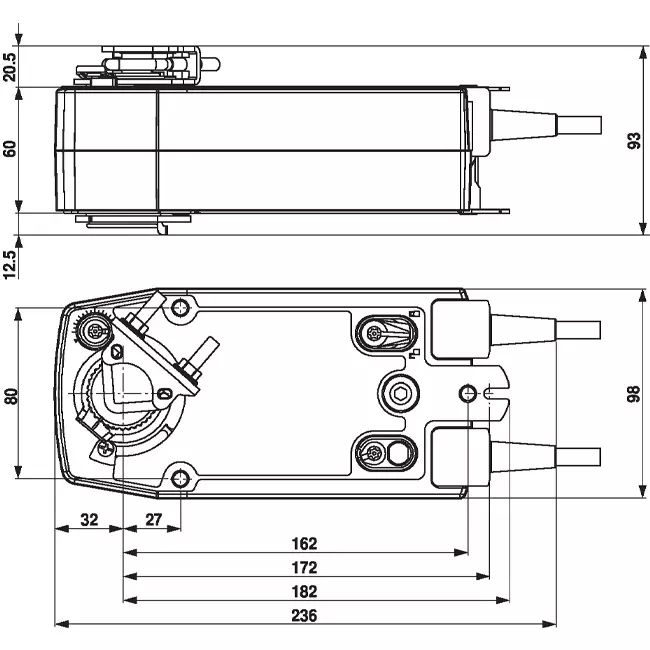

Hoogte	85 mm
Breedte	130 mm
Diepte	290 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
