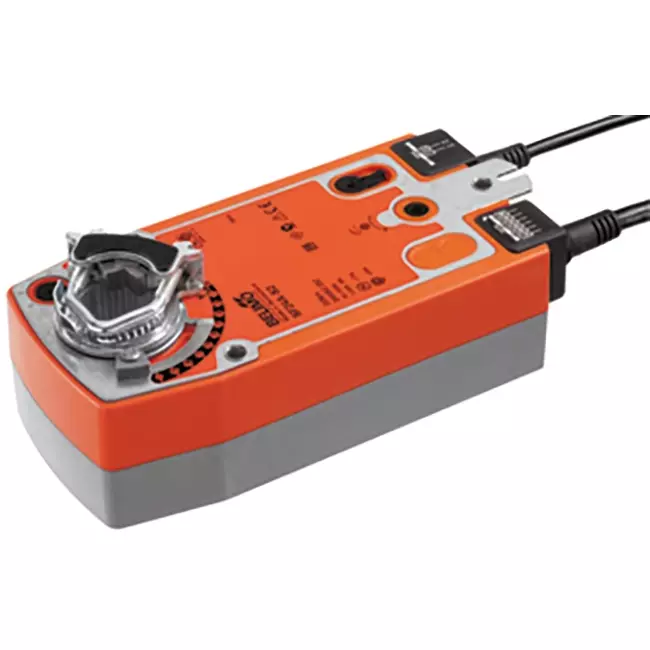

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 20 Nm - SF24A-S2

Merk: Belimo

-10%

Adviesprijs 546,92

492,23 -10%

Je bespaart 54,69

Levertijd: 3 werkdagen

De grootste collectie van Nederland
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met Thuiswinkel waarborg

Betaal veilig en snel met o.a.:

Pluspunten

Incl. veerteruggang
2 geïntegreerde hulpschakelaars
Overbelastingsveilig
IP54-beschermingsklasse

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 20 Nm - SF24A-S2

De Belimo SF24A-S2 is een roterende klepaandrijving met veerteruggang voor het open/dicht aansturen van luchtklepsecties tot ca. 4 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de interne terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen in centrale luchtbehandeling. De motor bereikt een draaihoek van 90° in 75 seconden en de veerteruggang brengt de klep terug in minder dan 20 seconden. Het rustverbruik bedraagt 2,5 W en het geluidsniveau van de motor ligt op 45 dB(A). Met een draaimoment van 20 Nm en twee geïntegreerde hulpschakelaars voor positieterugmelding is hij toepasbaar op grote, zware klepconstructies in utiliteits- en industriële klimaatinstallaties.

Voordelen en functies

20 Nm open/dicht sturing: Het draaimoment van 20 Nm maakt de SF24A-S2 geschikt voor grote luchtklepsecties tot ca. 4 m², zodat ook zware klepconstructies zonder moeite worden bediend.
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
2 geïntegreerde hulpschakelaars: De twee ingebouwde hulpschakelaars maken directe positieterugmelding mogelijk naar een BMS of schakelkast. Eén met vaste instelling op 10%, één instelbaar van 11 tot 100%, zonder dat extra accessoires nodig zijn.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Handverstelling met vergrendeling: Via de meegeleverde handslinger bedien je de klep handmatig en vergrendel je hem in elke gewenste stand, handig tijdens installatie en onderhoud.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De klepaandrijving wordt direct op de klepas gemonteerd met de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 25,4 mm. De as moet minimaal 85 mm lang zijn en minimaal 15 mm uitsteken. De aandrijving wordt geleverd met een verdraaibeveiliging om ongewenst meedraaien te voorkomen. De bewegingsrichting van zowel de motor als de veiligheidsfunctie wordt bepaald door de montagepositie (L of R). De elektrische aansluiting bestaat uit een voedingskabel van 1 meter met 2 aders en een aparte kabel van 1 meter met 6 aders voor de hulpschakelaars. De klepaandrijving is onderhoudsvrij en is toepasbaar voor open/dicht-sturing van grote luchtklepsecties in centrale luchtbehandelingskasten, mengkleppen en noodventilatieklappen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijving
GTIN	7630498114076
Artikelnummer fabrikant	SF24A-S2
Artikelnummer	23010059

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	Tweepunts
Energieverbruik in bedrijf	5 W
Energieverbruik in ruststand	2.5 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Ja
Spanningsloos gesloten	Ja
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Ja
Standterugmelding	Optioneel
Hulpcontacten optioneel	Ja
Eindcontacten	2
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Ja
Looptijd	75 s
Koppel	20 Nm
Potentiaalvrij schakelcontact	Ja
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	7.5 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C

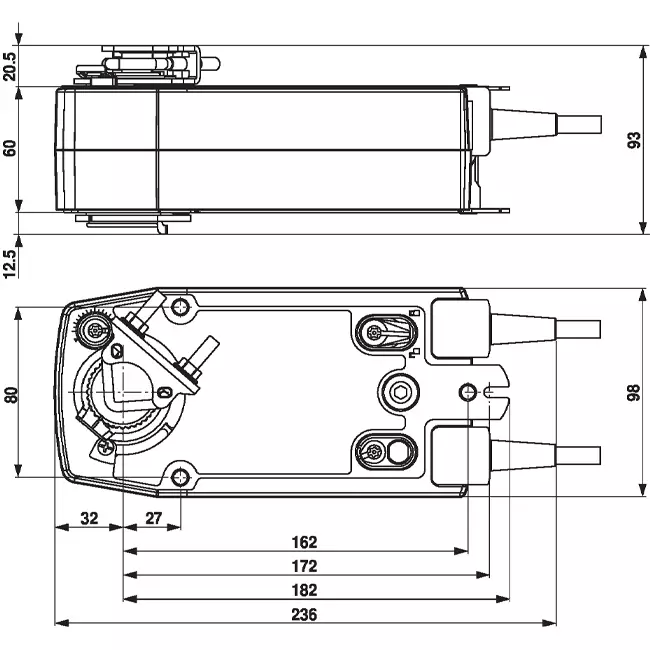

Hoogte	85 mm
Breedte	130 mm
Diepte	290 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
