Pluspunten

Compactste ventilator op de markt
Ingebouwde vochtsensor standaard
Stilste in zijn klasse
Uitbreidbaar met RF-sensoren

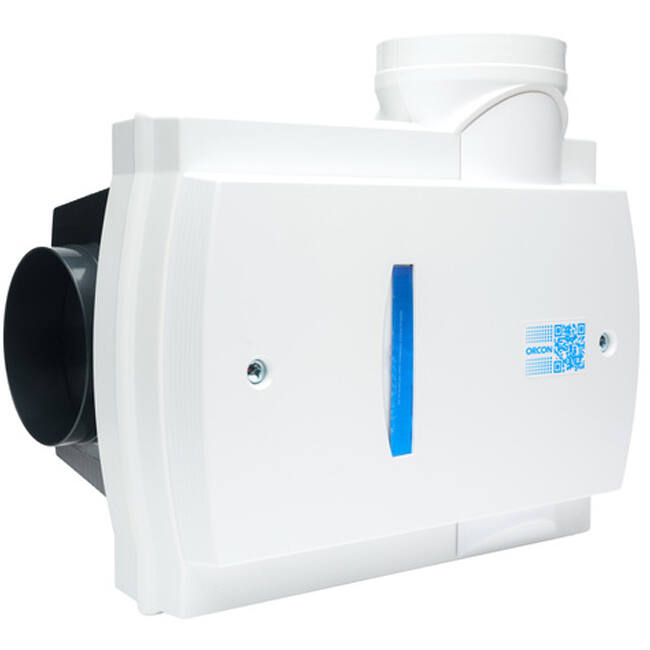

Orcon Compact-10RH

Voor ISDE-subsidie geldt: bij een CO₂-gestuurd ventilatiesysteem (systeem C) moeten minimaal twee CO₂-sensoren zijn geïnstalleerd en apart op de factuur worden vermeld.

De Orcon Compact-10RH is een mechanische woonhuisventilator met ingebouwde vochtsensor, ontwikkeld voor vervanging en renovatie in bestaande woningen. Het toestel detecteert vochtstijgingen in de woning en schakelt automatisch op, zodat er precies dan meer geventileerd wordt wanneer dat nodig is. Met een maatvoering van 360 x 280 x 278 mm is het de compactste woonhuisventilator in zijn klasse en past het toestel ook in de krapste inbouwsituaties.

Voordelen en functies

Ingebouwde vochtsensor: de sensor meet continu de luchtvochtigheid en schakelt het toestel automatisch naar een hogere ventilatiepositie bij een snelle vochtstijging, zoals na douchen of koken.
Compactste toestel in zijn klasse: met een diepte van slechts 27,8 cm past de Compact-10RH in inbouwsituaties waar andere toestellen niet passen, wat renovatie en vervanging sterk vereenvoudigt.
Uitbreidbaar naar volledige vraagsturing: voeg draadloos een CO2-sensor, vochtsensor of bewegingssensor toe via RF, zonder extra vaste bekabeling, om het energielabel te verhogen naar B.
Flexibele aansluiting: vier aansluitopeningen van ø125 mm, inclusief een achteraansluiting voor directe wandaansluiting, geven installatievrijheid in uiteenlopende bouwsituaties.
Tot 40 instelmogelijkheden: via de DIP-switches op het printplaatbord stel je het luchtdebiet per ventilatiepositie nauwkeurig in op de specifieke situatie in de woning.
Onderhoudsarm en eenvoudig te reinigen: de bajonetsluiting aan de voorzijde maakt het toestel snel te openen voor inspectie of reiniging, zonder gereedschap.

Stil, compact en betrouwbaar

De Compact-10RH haalt een maximale luchtopbrengst van 355 m³/h bij 100 Pa en 320 m³/h bij 200 Pa, voldoende voor de volledige mechanische ventilatie van een standaard gezinswoning. Dankzij de verbeterde motor is het toestel de stilste woonhuisventilator in zijn klasse, wat direct bijdraagt aan het wooncomfort. Met een gewicht van slechts 3,5 kg is het toestel door één persoon te tillen en te positioneren.

Installatie, onderhoud en toepassingen

De Compact-10RH is bij uitstek geschikt voor vervanging van een verouderd ventilatiesysteem in een bestaande woning. Het toestel wordt met vier meegeleverde schroeven en pluggen aan de wand of het plafond bevestigd. De randaarde netsnoer sluit je aan op een standaard wandcontactdoos. Via de DIP-switches stel je alle ventilatiestanden in op de woningsituatie, met tot 40 combinaties. Wil je later uitbreiden met vraaggestuurde bediening via CO2 of vochtsensoren, dan koppel je die draadloos aan via RF zonder aanpassingen aan de bekabeling. Het onderhoud beperkt zich tot een periodieke reiniging, waarvoor het toestel via de bajonetsluiting snel te openen is.

Merk	Orcon
Categorie	Alle mechanische ventilatie units
GTIN	08720701072718
Artikelnummer fabrikant	21100070
Artikelnummer	19130029

Specificaties

Categoriecode	10
Max. luchthoeveelheid bij 50 Pa	380 m³/h
Max. luchthoeveelheid bij 100 Pa	355 m³/h
Max. luchthoeveelheid bij 150 Pa	320 m³/h
Max. luchthoeveelheid bij 200 Pa	280 m³/h
Max. luchthoeveelheid bij 250 Pa	225 m³/h
Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa	80 W
Frequentie voedingsspanning (min)	50 Hz
Frequentie voedingsspanning (max)	60 Hz
Voedingsspanning (min)	220 V
Voedingsspanning (max)	240 V
Max. nom. stroom	0.8 A
Geluidsvermogensniveau	51 dB(A)
Type motor	EC (elektronische commutatie)
Elektrische aansluiting	Aansluitsnoer met randaarde stekker

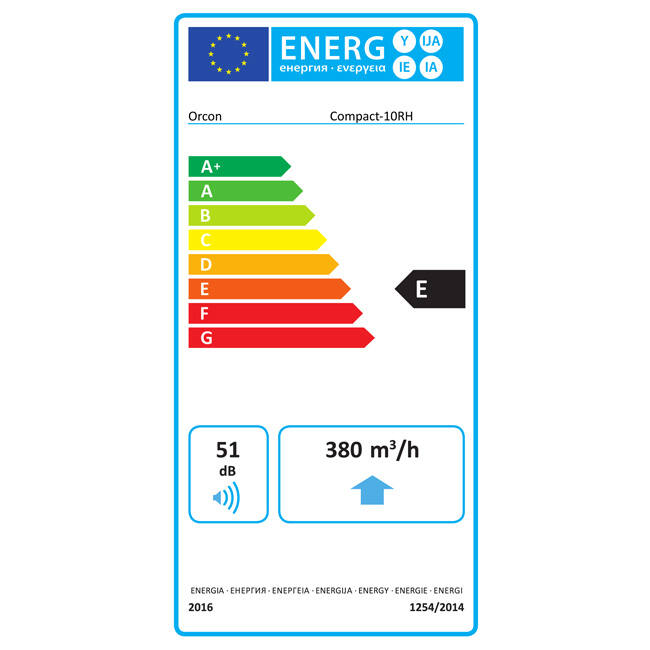

Energie-efficiëntieklasse	E
Stuursignaal	PWM
Type toerenregeling	3 standen
Uitvoering schakelaar	Overig
Met draadloze afstandsbediening	Nee
Geschikt voor draadloze afstandsbediening	Ja
Met bedrade bediening	Nee
Geschikt voor bedrade bediening	Nee
Geschikt voor vraaggestuurde ventilatie	Ja
Met interne (RV) vochtsensor	Ja
Met externe (RV) vochtsensor	Nee
Geschikt voor (extra) (RV) vochtsensor	Nee
Met interne kooldioxide (CO2) sensor	Nee
Met externe kooldioxide (CO2) sensor	Nee
Geschikt voor (extra) kooldioxide (CO2) sensor	Ja
Detecteert vluchtige organische stoffen	Nee
Met druksensor	Nee
Geschikt voor (extra) druksensor	Nee
Met constant volume regeling	Nee
Met zoneregelaar	Nee
Geschikt voor zoneregelaar	Nee
Bediening via app	Nee
Met bewegingssensor	Nee
Geschikt voor bewegingssensor	Ja
Sensorgestuurde luchtstroom	Nee
Aantal aanzuigaansluitingen	4
Max. aantal natte zones	4
Aansluiting	Insteekeind
Nom. kanaaldiameter zuigzijde	125 mm
Nominale diameter afvoerluchtkanaal	125 mm
Nominale diameter sanitaire kanaalaansluitingen	125 mm
Nominale diameter keukenkanaalaansluitingen	125 mm
Geschikt voor wandmontage	Ja
Geschikt voor plafondmontage	Ja
Geschikt voor montage in verlaagde plafonds	Ja
Geschikt voor montage op zolder	Ja
Geschikt voor vloermontage	Ja
Geschikt voor pendelophanging	Ja
Montage horizontaal	Ja
Montage verticaal	Ja
Achteraansluiting	Ja
Diepte	335 mm
Hoogte	280 mm
Breedte	360 mm
Gewicht	3.77 kg
Materiaal behuizing	Kunststof
