Pluspunten

Ingebouwde vocht- en CO2-sturing
Energielabel B standaard
Compactste ventilator op de markt
2x CO2-sensor direct meegeleverd

Orcon Compact-10RH + 2x CO2 sensor

De Orcon Compact-10RH + 2x CO2 sensor is een mechanische woonhuisventilator met geïntegreerde vraagsturing op basis van luchtvochtigheid en CO2. Het toestel is ontwikkeld voor renovatie en vervanging in bestaande woningen en ventileert automatisch op basis van de actuele luchtkwaliteit in de woning. De ingebouwde vochtsensor detecteert vochtstijgingen en schakelt het systeem direct op. De twee meegeleverde CO2-sensoren meten de luchtkwaliteit in verschillende ruimtes en regelen het debiet op de momenten dat dat echt nodig is.

Voordelen en functies

Compactste afmetingen in zijn klasse: met een maatvoering van 360 x 280 x 278 mm past het toestel ook in de krapste inbouwsituaties, wat renovatie en vervanging in bestaande woningen sterk vereenvoudigt.
Ingebouwde vochtsensor: meet continu de luchtvochtigheid en schakelt automatisch naar een hogere ventilatistand bij een snelle vochtstijging, bijvoorbeeld na douchen of koken.
2x CO2-sensor standaard inbegrepen: de CO2 bedieningssensor 15RF en CO2 ruimtesensor 15RF zijn meegeleverd en zorgen voor vraagsturing op basis van CO2-concentratie in meerdere ruimtes tegelijk.

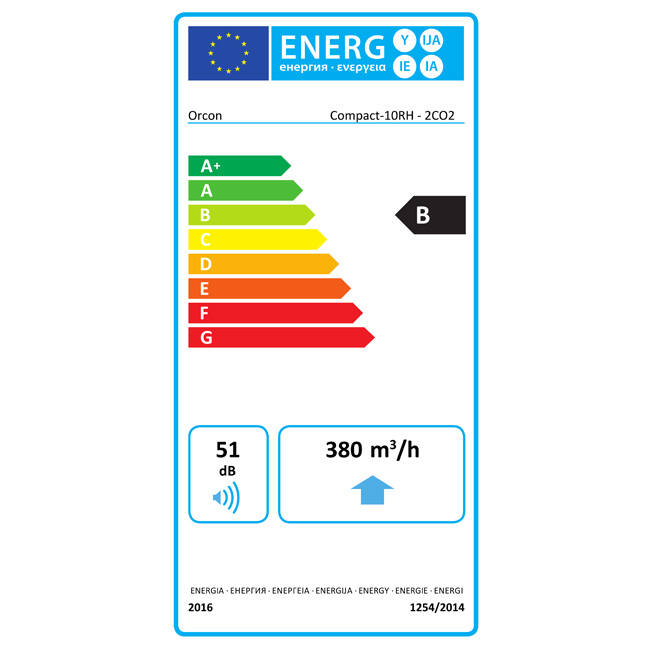

Energielabel B: dankzij de gecombineerde vocht- en CO2-sturing ventileert het systeem alleen op verhoogde capaciteit wanneer dat daadwerkelijk nodig is, wat resulteert in een aanzienlijk lager energieverbruik dan systemen zonder vraagsturing.
Draadloze RF-communicatie: beide sensoren koppelen draadloos aan het toestel, zodat extra vaste bekabeling naar de sensoren niet nodig is.
Onderhoudsarm en eenvoudig te reinigen: de bajonetsluiting aan de voorzijde maakt het toestel snel te openen voor inspectie of reiniging, zonder gereedschap.

Krachtige ventilatie op het juiste moment

De Compact-10RH 2x CO2 haalt een maximale luchtopbrengst van 355 m³/h bij 100 Pa en 320 m³/h bij 200 Pa, voldoende voor een standaard gezinswoning. Omdat het systeem vraaggestuurd werkt, draait de ventilator alleen op verhoogde capaciteit wanneer de vocht- of CO2-waarden dat vereisen. In de praktijk betekent dit dat de ventilator het overgrote deel van de dag stil en energiezuinig op de achtergrond werkt. Wanneer er toch meer luchtverversing nodig is, reageert het systeem automatisch en zonder handmatige ingreep. Dankzij de gecombineerde sturing behaalt het toestel energielabel B.

Installatie, onderhoud en toepassingen

De Compact-10RH + 2x CO2 sensor is bij uitstek geschikt voor renovatie en vervanging van verouderde mechanische ventilatiesystemen in bestaande woningen. Het toestel wordt met vier meegeleverde schroeven aan een wand of plafond bevestigd. Vier aansluitopeningen van ø125 mm bieden flexibiliteit bij het aansluiten van het kanaalwerk, inclusief een achteraansluiting voor directe wandaansluiting. De twee CO2-sensoren meld je draadloos aan via de RF-verbinding. Via de DIP-switches op de printplaat stel je het luchtdebiet per stand nauwkeurig in op de specifieke situatie in de woning. Het toestel vergt nauwelijks onderhoud dankzij het geringe aantal onderdelen.

Merk	Orcon
Categorie	Alle mechanische ventilatie units
GTIN	8719544339812
Artikelnummer fabrikant	19130026
Artikelnummer	19130026

Specificaties

Categoriecode	9000
Materiaal behuizing	Kunststof
Max. luchthoeveelheid bij 50 Pa	390 m³/h
Max. luchthoeveelheid bij 100 Pa	355 m³/h
Max. luchthoeveelheid bij 150 Pa	320 m³/h
Max. luchthoeveelheid bij 200 Pa	280 m³/h
Max. luchthoeveelheid bij 250 Pa	225 m³/h
Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa	80 W
Frequentie voedingsspanning (min)	50 Hz
Frequentie voedingsspanning (max)	60 Hz
Voedingsspanning (min)	220 V
Voedingsspanning (max)	240 V
Max. nom. stroom	0.8 A
Geluidsvermogensniveau	51 dB(A)
Type motor	EC (elektronische commutatie)
Elektrische aansluiting	Aansluitsnoer met randaarde stekker
Energie-efficiëntieklasse	B
Stuursignaal	PWM
Type toerenregeling	3 standen
Uitvoering schakelaar	Overig
Met draadloze afstandsbediening	Ja
Geschikt voor draadloze afstandsbediening	Ja
Met bedrade bediening	Nee
Geschikt voor bedrade bediening	Ja
Geschikt voor vraaggestuurde ventilatie	Ja
Met interne (RV) vochtsensor	Ja
Met externe (RV) vochtsensor	Nee
Geschikt voor (extra) (RV) vochtsensor	Ja
Met interne kooldioxide (CO2) sensor	Nee
Met externe kooldioxide (CO2) sensor	Ja
Geschikt voor (extra) kooldioxide (CO2) sensor	Ja
Detecteert vluchtige organische stoffen	Nee
Met druksensor	Nee
Geschikt voor (extra) druksensor	Nee
Met constant volume regeling	Nee
Met zoneregelaar	Nee
Geschikt voor zoneregelaar	Nee
Bediening via app	Nee
Met bewegingssensor	Nee
Geschikt voor bewegingssensor	Ja
Sensorgestuurde luchtstroom	Ja
Aantal aanzuigaansluitingen	4
Aansluiting	Kanaaleind
Nom. kanaaldiameter zuigzijde	125 mm
Nominale diameter afvoerluchtkanaal	125 mm
Nominale diameter sanitaire kanaalaansluitingen	125 mm
Geschikt voor wandmontage	Ja
Geschikt voor plafondmontage	Ja
Geschikt voor montage in verlaagde plafonds	Nee
Geschikt voor montage op zolder	Ja
Geschikt voor vloermontage	Nee
Geschikt voor pendelophanging	Nee
Montage horizontaal	Ja
Montage verticaal	Ja
Achteraansluiting	Ja
Diepte	278 mm
Hoogte	280 mm
Breedte	360 mm
Gewicht	3.5 kg
