Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 4 Nm - LF24

Merk: Belimo

-10%

Adviesprijs 312,18

280,96 -10%

Je bespaart 31,22

Levertijd: 3 werkdagen

De grootste collectie van Nederland
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met Thuiswinkel waarborg

Betaal veilig en snel met o.a.:

Pluspunten

Incl. veerteruggang
Vaste kabel
Overbelastingsveilig
IP54-beschermingsklasse

Belimo roterende klepaandrijving met veerteruggang 24V - open/dicht - 4 Nm - LF24

De Belimo LF24 is een roterende klepaandrijving met veerteruggang voor het open/dicht aansturen van luchtklepsecties tot ca. 0,8 m² in technische gebouwinstallaties. De aandrijving werkt op basis van een open/dicht-signaal: bij aanwezige voedingsspanning beweegt hij naar de werkstand en spannen de interne terugbrengveren op. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door die veerenergie. Dit maakt de klepaandrijving geschikt voor toepassingen waar een vooraf bepaalde veiligheidsstand vereist is, zoals brandwerende of noodventilatieklappen. De motor bereikt een draaihoek van 90° in 75 seconden en de veerteruggang brengt de klep terug in minder dan 20 seconden. Het rustverbruik bedraagt 2,5 W en het geluidsniveau van de motor ligt op 50 dB(A). Met een draaimoment van 4 Nm is hij toepasbaar op kleinere klepconstructies in utiliteits- en woningbouwinstallaties.

Voordelen en functies

4 Nm open/dicht sturing: Het draaimoment van 4 Nm maakt de LF24 geschikt voor luchtklepsecties tot ca. 0,8 m², zoals kleppen in kleinere luchtkanalen en ventilatie-units.
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Instelbare draaihoek: De draaihoek is mechanisch instelbaar van 37% tot maximaal 95°, zodat de aandrijving exact aansluit op het openingsbereik van de klep.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 8 tot 16 mm. De as moet minimaal 84 mm lang zijn en minimaal 20 mm uitsteken. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar van 37% tot maximaal 95°. De LF24 heeft geen handverstelling. De elektrische aansluiting verloopt via een vaste kabel van 1 meter met twee aders van 0,75 mm². De aandrijving is onderhoudsvrij en is toepasbaar voor open/dicht-sturing van kleinere luchtklepsecties in ventilatie-units, fancoilunits, luchtbehandelingskasten en noodventilatieklappen in utiliteits- en woningbouwinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijvingen
GTIN	7630498103889
Artikelnummer fabrikant	LF24
Artikelnummer	23010052

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	Tweepunts
Energieverbruik in bedrijf	5 W
Energieverbruik in ruststand	2.5 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Ja
Spanningsloos gesloten	Ja
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Nee
Standterugmelding	Optioneel
Hulpcontacten optioneel	Ja
Eindcontacten	Geen
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Nee
Looptijd	75 s
Koppel	4 Nm
Potentiaalvrij schakelcontact	Nee
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	3
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	7 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C

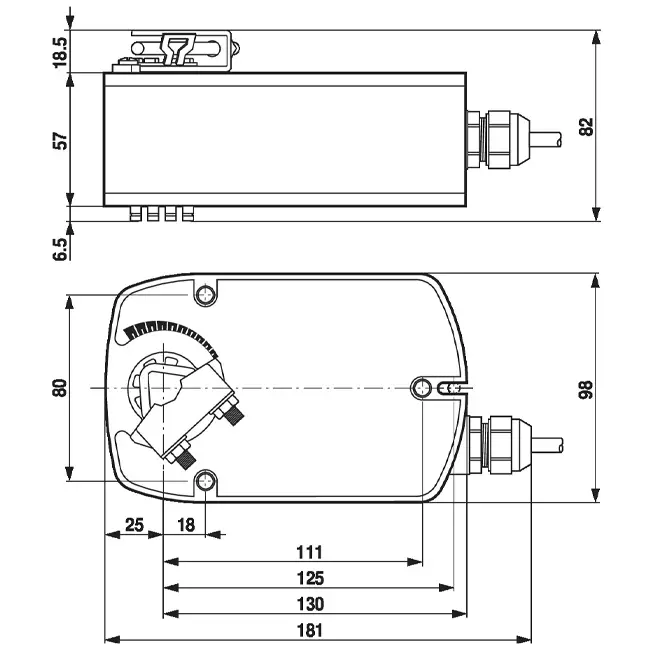

Hoogte	85 mm
Breedte	130 mm
Diepte	300 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
