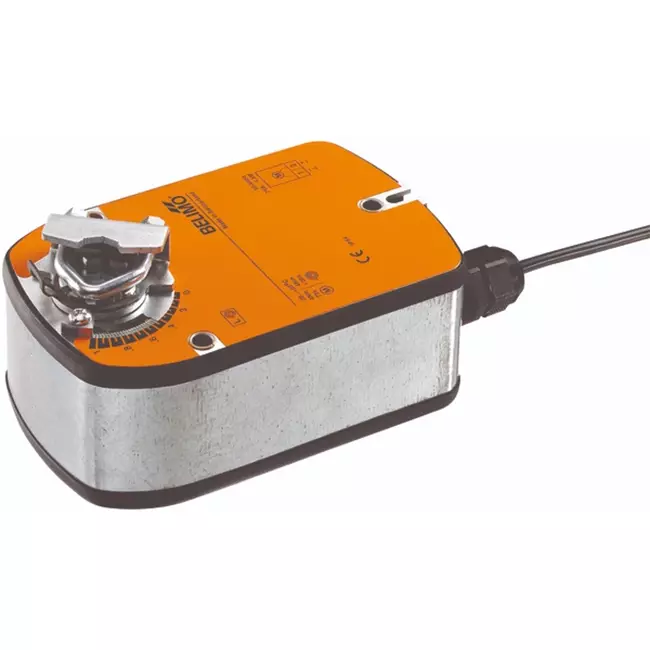

Belimo modulerende klepaandrijving met veerteruggang 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Merk: Belimo

-10%

Adviesprijs 419,87

377,88 -10%

Je bespaart 41,99

Levertijd: 3 werkdagen

De grootste collectie van Nederland
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met Thuiswinkel waarborg

Betaal veilig en snel met o.a.:

Pluspunten

Incl. veerteruggang
Open/dicht, 3-punts en MP-Bus
Wi-Fi bediening
IP54-beschermingsklasse

Belimo modulerende klepaandrijving met veerteruggang 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

De Belimo LF24-SR is een veelzijdige klepaandrijving met veerteruggang voor het aansturen van luchtklepsecties in technische gebouwinstallaties. De aandrijving wordt aangestuurd met een 2-10 V-signaal en stuurt tevens een standterugmelding van 2-10 V terug naar de regelaar of cascadesturing. Op basis van een extern meetsignaal, bijvoorbeeld van een sensor die een relevante grootheid zoals temperatuur, druk of luchtkwaliteit bewaakt, wordt een stuursignaal gegenereerd dat een seintje geeft naar de Belimo motor om de klepstand aan te passen. Naast modulerende sturing ondersteunt de klepaandrijving ook open/dicht, 3-punts en communicatieve besturing via MP-Bus, waardoor hij inzetbaar is in zowel eenvoudige als complexe gebouwautomatiseringssystemen. Bij spanningsuitval keert de klep automatisch terug naar de veilige positie via veerenergie. De motorlooptijd is instelbaar van 75 tot 300 seconden en de veerteruggang brengt de klep terug in minder dan 20 seconden. Met een draaimoment van 4 Nm, een rustverbruik van slechts 0,8 W en een uitzonderlijk laag geluidsniveau van 36 dB(A) is hij toepasbaar op kleinere klepconstructies in utiliteits- en woningbouwinstallaties.

Voordelen en functies

Meerdere bedrijfsmodi: De klepaandrijving ondersteunt modulerende (2–10 V), open/dicht, 3-punts én MP-Bus communicatieve sturing, waardoor één aandrijving inzetbaar is in uiteenlopende regelscenario's zonder extra hardware.
MP-Bus communicatie: Via MP-Bus kunnen tot 16 aandrijvingen worden aangestuurd via één gedeelde 3-aderige kabel, wat de bekabelingskosten en installatietijd aanzienlijk vermindert.
Standterugmelding 2–10 V: Stuurt de actuele klepstand elektrisch terug voor gebruik in regelingen zoals cascadesystemen of een gebouwbeheersysteem (BMS).
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, zonder externe energiebron of besturing.
Uitzonderlijk stil: Met een geluidsniveau van slechts 36 dB(A) is de klepaandrijving bij uitstek geschikt voor geluidsgevoelige omgevingen zoals kantoren, hotelkamers en zorginstellingen.
Configureerbaar via Belimo Assistant 2: Parameters zoals werkbereik, standterugmelding en looptijd zijn eenvoudig aan te passen via de Belimo Assistant 2 app op smartphone, tablet of pc.
Instelbare bewegingsrichting via montage L/R: De draairichting van zowel de motor als de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 8 tot 16 mm. De as moet minimaal 84 mm lang zijn en minimaal 20 mm uitsteken. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van zowel motor als veerteruggang stel je in via de montagerichting (L/R). De draaihoek is mechanisch instelbaar van 37% tot maximaal 95%. De klepaandrijving heeft geen handverstelling. De elektrische aansluiting verloopt via een vaste kabel van 1 meter met vier aders van 0,75 mm². De aandrijving is configureerbaar via de Belimo Assistant 2, onderhoudsvrij en toepasbaar voor modulerende en communicatieve positionering van kleinere luchtklepsecties in ventilatie-units, fancoilunits, luchtbehandelingskasten en gebouwautomatiseringssystemen in utiliteits- en woningbouwinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijvingen
GTIN	7630498104916
Artikelnummer fabrikant	LF24-SR
Artikelnummer	23010057

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	2 - 10 V
Energieverbruik in bedrijf	2.5 W
Energieverbruik in ruststand	1 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Ja
Spanningsloos gesloten	Ja
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Nee
Hulpcontacten optioneel	Ja
Eindcontacten	Geen
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Nee
Looptijd	150 s
Koppel	4 Nm
Potentiaalvrij schakelcontact	Nee
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	3
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	5 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C
Hoogte	85 mm
Breedte	130 mm
Diepte	300 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
