Pluspunten

Open/dicht en 3-punts sturing
Draaihoek van max. 95°
Overbelastingsveilig
IP54-beschermingsklasse

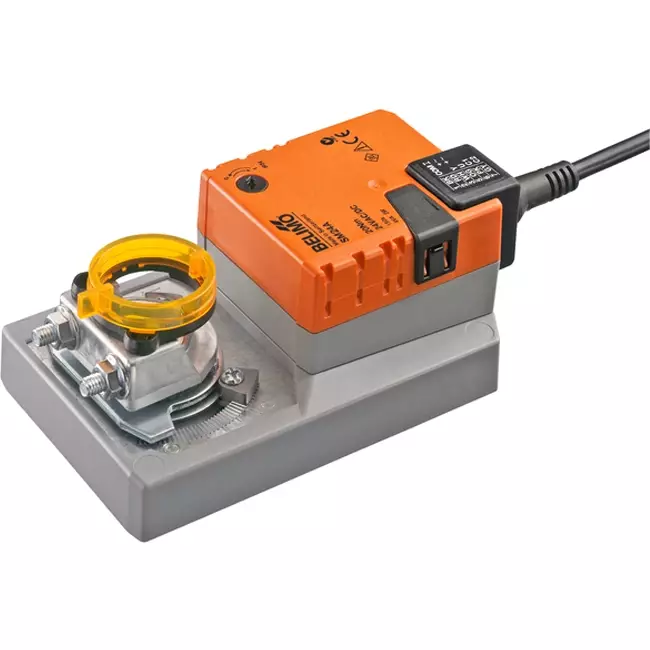

Belimo roterende klepaandrijving 24V - open/dicht & 3-punts - 20 Nm - SM24A

De Belimo SM24A is een roterende klepaandrijving voor het open/dicht of 3-punts aansturen van grote luchtklepsecties tot ca. 4 m². De aandrijving wordt gevoed met AC/DC 24 V en is geschikt voor zowel eenvoudige twee-punts (aan/uit) als drie-punts sturing, waarbij de klep op een tussenliggende positie kan worden gehouden. De klepaandrijving bevat een draaimoment van 20 Nm, wat hem geschikt maakt voor grote, zware klepconstructies in centrale luchtbehandeling. De motor bereikt een hoek van 90° in 150 seconden. Het stroomverbruik in rust bedraagt slechts 0,2 W en het geluidsniveau ligt op 45 dB(A).

Voordelen en functies

20 Nm open/dicht en 3-punts sturing: Het draaimoment van 20 Nm maakt de klepaandrijving geschikt voor grote luchtklepsecties tot ca. 4 m². Dankzij de 3-punts sturing kan de klep ook op een tussenliggende positie worden gehouden, zonder dat een analoog stuursignaal of proportionele aandrijving nodig is.
Instelbare bewegingsrichting: De draairichting is eenvoudig te kiezen via een schakelaar (links- of rechtsom), wat zorgt voor flexibele montage en brede toepasbaarheid.
Handverstelling met vergrendelbare drukknop: Maakt handmatige bediening en vergrendeling mogelijk tijdens installatie en onderhoudswerkzaamheden.
Instelbare draaihoek: De draaihoek is aan beide zijden mechanisch begrensd instelbaar tot maximaal 95°, zodat de aandrijving exact aansluit op het openingsbereik van de klep.
Overbelastingsveilig: Stopt automatisch bij het bereiken van de eindpositie, waardoor aparte eindschakelaars overbodig zijn.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De klepaandrijving wordt direct op de klepas van de desbetreffende luchtklep gemonteerd met behulp van de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 20 mm. De as moet minimaal 48 mm lang zijn en minimaal 20 mm uitsteken. De aandrijving wordt geleverd met een verdraaibeveiliging om ongewenst meedraaien te voorkomen. De draaihoek is instelbaar via mechanische aanslagen aan beide zijden, met een maximum van 95°. De bewegingsrichting is eenvoudig in te stellen met een schakelaar (stand 0 = linksdraaiend, stand 1 = rechtsdraaiend). Voor handmatige verstelling is een drukknop aanwezig die vergrendeld kan worden. De elektrische aansluiting gebeurt via een vaste kabel van 1 meter met 3 aders (0,75 mm²). De klepaandrijving is onderhoudsvrij en toepasbaar voor open/dicht of 3-punts sturing van grote luchtklepsecties in centrale luchtbehandelingskasten, aan/uit-gestuurde toevoer- en afvoerkleppen, mengkleppen en brandkleppen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijving
GTIN	7630498114403
Artikelnummer fabrikant	SM24A
Artikelnummer	23010058

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	Tweepunts/driepunts
Energieverbruik in bedrijf	2 W
Energieverbruik in ruststand	0.2 W
Model	Roterend
Regeling type aan/uit	Ja
Regeling type modulerend	Nee
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Nee
Spanningsloos gesloten	Nee
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Nee
Standterugmelding	Optioneel
Hulpcontacten optioneel	Ja
Eindcontacten	Geen
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Ja
Looptijd	150 s
Koppel	20 Nm
Potentiaalvrij schakelcontact	Nee
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Nee
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	4 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C

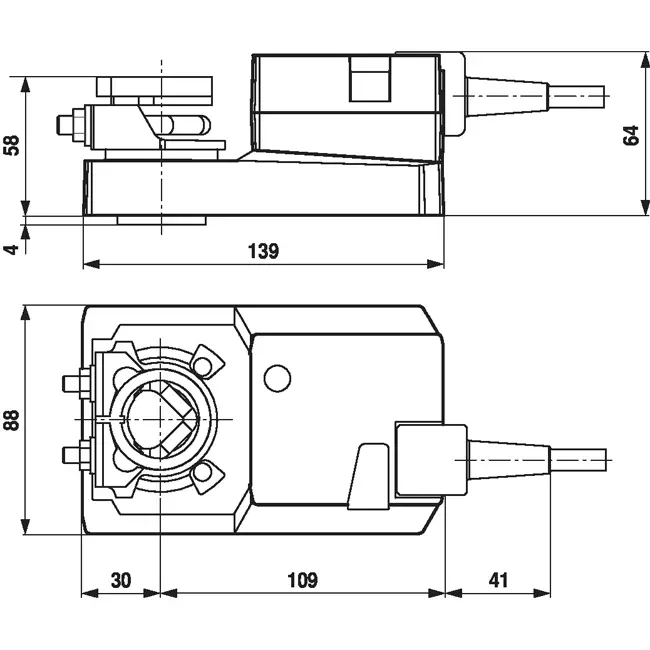

Hoogte	85 mm
Breedte	110 mm
Diepte	220 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
