Pluspunten

2-10 V-signaal
Vaste kabel
Overbelastingsveilig
IP54-beschermingsgraad

Belimo modulerende klepaandrijving 24V - 2-10V - 20 Nm - SM24A-SR

De Belimo SM24A-SR is een modulerende klepaandrijving voor continue positionering van grote luchtklepsecties tot ca. 4 m². De aandrijving wordt aangestuurd met een 2-10 V-signaal en stuurt tevens een standterugmelding (SR) van 2-10 V terug naar de regelaar of cascadesturing. Op basis van een extern meetsignaal, bijvoorbeeld van een sensor die een relevante grootheid zoals temperatuur, druk of luchtkwaliteit bewaakt, wordt een stuursignaal gegenereerd dat een seintje geeft naar de Belimo motor om de klepstand aan te passen. De klepaandrijving bevat een draaimoment van 20 Nm, wat hem geschikt maakt voor grote, zware klepconstructies in centrale luchtbehandeling. De positienauwkeurigheid bedraagt ±5% over het volledige regelbereik en de motor bereikt een hoek van 90° in 150 seconden. Het stroomverbruik in rust bedraagt slechts 0,4 W en het geluidsniveau ligt op 45 dB(A).

Voordelen en functies

20 Nm modulerend 2-10 V: Zorgt voor een geleidelijke en nauwkeurige regeling van de klepstand, geschikt voor grote kleppen tot ca. 4 m².
Standterugmelding 2-10 V: Stuurt de actuele klepstand elektrisch terug voor gebruik in regelingen zoals cascadesystemen of een gebouwbeheersysteem (BMS).
Instelbare bewegingsrichting: De draairichting is eenvoudig te kiezen via een schakelaar (links- of rechtsom), wat zorgt voor flexibele montage en brede toepasbaarheid.
Handverstelling met vergrendelbare drukknop: Maakt handmatige bediening en vergrendeling mogelijk tijdens installatie en onderhoudswerkzaamheden.
Overbelastingsveilig: Stopt automatisch bij het bereiken van de eindpositie, waardoor aparte eindschakelaars overbodig zijn.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De klepaandrijving wordt direct op de klepas van de desbetreffende luchtklep gemonteerd met behulp van de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 20 mm. De as moet minimaal 48 mm lang zijn en minimaal 20 mm uitsteken. De aandrijving wordt geleverd met een verdraaibeveiliging om ongewenst meedraaien te voorkomen. De draaihoek is instelbaar via mechanische aanslagen aan beide zijden, met een maximum van 95°. De bewegingsrichting is eenvoudig in te stellen met een schakelaar (stand 0 = linksdraaiend, stand 1 = rechtsdraaiend). Voor handmatige verstelling is een drukknop aanwezig die vergrendeld kan worden. De elektrische aansluiting gebeurt via een vaste kabel van 1 meter met 4 aders (0,75 mm²). De klepaandrijving is onderhoudsvrij en toepasbaar voor modulerende positionering van grote luchtklepsecties in centrale luchtbehandelingskasten, VAV-hoofdkanalen, mengkleppen en debietsregelaars in grote utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijving
GTIN	07630498114489
Artikelnummer fabrikant	SM24A-SR
Artikelnummer	23010066

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	Overig
Energieverbruik in bedrijf	2 W
Energieverbruik in ruststand	0.4 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Nee
Spanningsloos gesloten	Nee
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Nee
Standterugmelding	2 - 10 V
Hulpcontacten optioneel	Ja
Eindcontacten	Geen
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Ja
Looptijd	150 s
Koppel	20 Nm
Potentiaalvrij schakelcontact	Nee
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Nee
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	4 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C

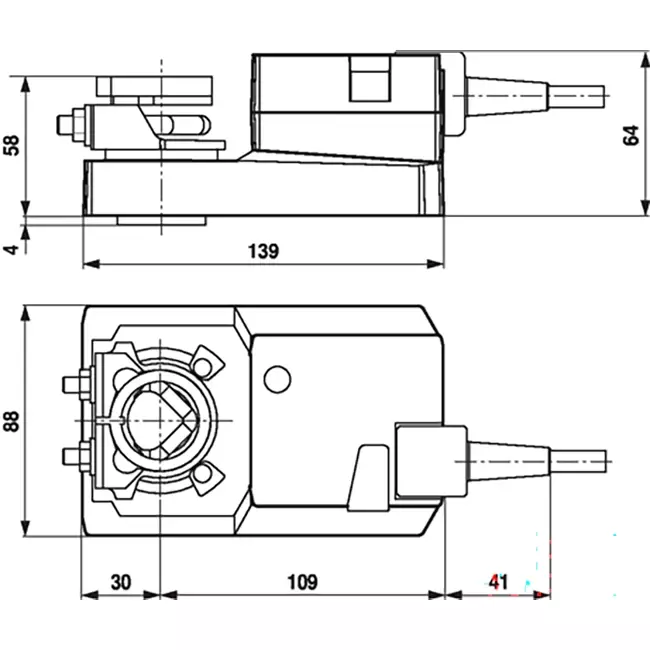

Hoogte	85 mm
Breedte	110 mm
Diepte	220 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
