Pluspunten

2-voudige meting
Meetbereik T: -20 tot +80°C
Vier instelbare meetbereiken
IP65-beschermingsklasse

Belimo kanaalsensor voor vochtigheid en temperatuur - sonde 140 mm - 22DTH-11M

De Belimo 22DTH-11M is een kanaalsensor voor het gelijktijdig meten van relatieve vochtigheid en temperatuur in luchtkanalen. Naast vochtigheid kan ook de absolute luchtvochtigheid, het dauwpunt of de enthalpie als uitgangssignaal worden geselecteerd. De sensor beschikt over twee geïntegreerde analoge uitgangen (0-10 V) en vier instelbare meetbereiken via een stekkerbrug. Dankzij de robuuste IP65/NEMA 4X-behuizing is de sensor geschikt voor gebruik in veeleisende omgevingen. Het capacitieve polymeersensorelement met filter van roestvrijstalen draadgaas zorgt voor een stabiele en nauwkeurige meting.

Voordelen en functies

Meervoudige meting in één sensor: Meet gelijktijdig temperatuur en vochtigheid, met de optie om het uitgangssignaal in te stellen op relatieve vochtigheid, absolute vochtigheid, dauwpunt of enthalpie zonder extra sensoren.
Vier instelbare meetbereiken: Het temperatuurmeetbereik is eenvoudig in te stellen via een stekkerbrug, met keuze uit vier bereiken van -40 tot +80°C, afgestemd op de specifieke toepassing.
Twee analoge uitgangen: De twee geïntegreerde uitgangen zijn instelbaar op 0-5 V of 0-10 V via een stekkerbrug, waardoor de sensor compatibel is met vrijwel alle bestaande regelaars.
Capacitieve polymeersensor met RVS filter: Het sensorelement is beschermd door een filter van roestvrijstalen draadgaas, wat de levensduur en meetstabiliteit in kanaaltoepassingen vergroot.
IP65 / NEMA 4X-beschermingsgraad: Volledig beschermd tegen stof en waterstralen, geschikt voor gebruik in technische ruimtes en industriële omgevingen.
Breed meetbereik: Vochtigheid meetbaar van 0 tot 100% RH en temperatuur meetbaar van -20 tot +80°C (fabrieksinstelling), met drie alternatieve meetbereiken instelbaar via de stekkerbrug.

Installatie, onderhoud en toepassingen

De sensor wordt in de wand van het luchtkanaal gemonteerd via de meegeleverde montageflens. De sonde van 140 mm reikt voldoende ver in het kanaal voor een representatieve meting. De elektrische aansluiting verloopt via een steekbaar aansluitklemmenblok (max. 2,5 mm²) met kabelschroefverbinding met trekontlasting. Het meetbereik en het uitgangssignaal zijn instelbaar via de stekkerbrug op de sensorkaart. De kanaalsensor is toepasbaar in centrale luchtbehandelingskasten, luchtkanalen en klimaatinstallaties in utiliteits- en industriële gebouwen waar betrouwbare vochtigheids- en temperatuurmeting vereist is.

Praktische informatie

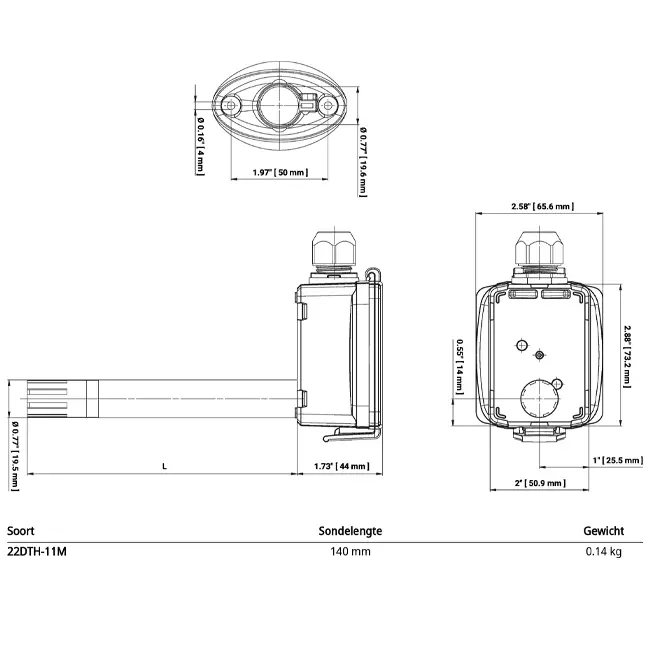

De sensor is uitgevoerd met een sonde van 140 mm lengte en een diameter van 19,5 mm, geschikt voor montage in standaard luchtkanalen. De robuuste oranje behuizing is vervaardigd uit UV-bestendig polycarbonaat met NBR-afdichting en weegt 0,14 kg. De mediumtemperatuur mag maximaal 80°C bedragen en de maximale luchtstroom bedraagt 12 m/s. De nominale spanning is AC/DC 24 V.

Merk	Belimo
Categorie	Sensoren en regelaars
GTIN	7630498101168
Artikelnummer fabrikant	22DTH-11M
Artikelnummer	23010047

Specificaties

Categoriecode	101
Met bevestigingsmateriaal	Ja
Geschikt voor wandmontage	Nee
Geschikt voor plafondmontage	Nee
Geschikt voor kanaalmontage	Ja
Buismontage mogelijk	Nee
Geschikt voor lucht	Ja
Geschikt voor vloeistoffen	Nee
Geschikt voor gassen	Nee
Met behuizing	Ja
Dekselbevestiging	Geschroefd
Opnemerelement binnen behuizing	Nee
Opnemerelement buiten behuizing	Ja
Vaste kabel aan opnemer	Nee
Opnemerlengte	140 mm
Insteeklengte	140 mm
Diameter opnemerelement	19.5 mm
Materiaal element	Roestvaststaal (RVS)
Technologie	Capacitieve polymeeropnemer
Temperatuurmeting actief	Ja
Temperatuurmeting passief	Nee
Gemiddelde temperatuurmeting	Nee
Aantal meetpunten	1
Kooldioxide (CO2) meting	Nee
VOC meting	Nee
Relatieve luchtvochtigheid meting	Ja
Absolute luchtvochtigheid meting	Ja
Enthalpie meting	Ja
Dauwpuntmeting	Ja
Fijnstof meting (PM)	Nee
Temperatuurmeetbereik (min)	-20 °C
Temperatuurmeetbereik (max)	79 °C
Aantal meetbereiken	4
Offset instelling mogelijk	Ja
Trendweergave	Nee
Foutenregistratie mogelijk	Nee
Opnemertype	Overig
Tolerantie	2 %
Potmeter met bedieningsknop	Nee
Ondersteunt protocol voor BACnet	Nee
Ondersteunt protocol voor Modbus	Nee
Ondersteunt protocol voor MP (multi point)	Nee
Ondersteunt protocol voor KNX	Nee
LoRa technologie	Nee
NFC (Near Field Communication)	Nee
Bluetooth	Nee
Wi-Fi-Compatible	Nee
Standby drukknop	Nee
Draadloos	Nee
Met display	Nee
Type voeding	Voedingskabel
Uitvoering elektrische aansluiting	Aansluitklemmenblok
Nom. voedingsspanning bij AC (min)	24 V
Nom. voedingsspanning bij AC (max)	24 V
Nom. voedingsspanning bij DC (min)	24 V
Nom. voedingsspanning bij DC (max)	24 V
Aantal uitgangssignalen	2
Aantal uitgangsbereiken 0 V ... 5 V	2
Aantal uitgangsbereiken 0 V ... 10 V	2
Max. omgevingsvochtigheid (niet condenserend)	95 %
Omgevingstemperatuur (min)	-35 °C
Omgevingstemperatuur (max)	50 °C
Explosieveilig	Nee
Beschermingsgraad (IP)	IP65
Hoogte behuizing	50.9 mm
Breedte behuizing	73.2 mm
Diepte behuizing	65.6 mm
Kleur behuizing	Oranje
Compatible met Apple HomeKit	Nee
Compatible met Google Assistant	Nee
Compatible met Amazon Alexa	Nee
Met IFTTT ondersteuning	Nee
Toepassingsgebied	Kanaal
