Belimo kanaalsensor voor vochtigheid en temperatuur - Modbus RTU - sonde 140 mm - 22DTH-15M

Merk: Belimo

-10%

Adviesprijs 388,41

349,57 -10%

Je bespaart 38,84

Voor 16:30 besteld, morgen gratis in huis*

De grootste collectie van Nederland
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met Thuiswinkel waarborg

Betaal veilig en snel met o.a.:

Pluspunten

2-voudige meting
Meetbereik T: -20 tot +80°C
Modbus RTU
IP65-beschermingsklasse

Belimo kanaalsensor voor vochtigheid en temperatuur - Modbus RTU - sonde 140 mm - 22DTH-15M

De Belimo 22DTH-15M is een kanaalsensor voor het gelijktijdig meten van relatieve vochtigheid en temperatuur in luchtkanalen. Naast vochtigheid kan ook de absolute luchtvochtigheid, het dauwpunt of de enthalpie als uitgangssignaal worden geselecteerd. De sensor beschikt over Modbus RTU-communicatie en twee geïntegreerde analoge uitgangen (0-10 V). Dankzij de robuuste IP65/NEMA 4X-behuizing is de sensor geschikt voor gebruik in veeleisende omgevingen. Het capacitieve polymeersensorelement met filter van roestvrijstalen draadgaas zorgt voor een stabiele en nauwkeurige meting.

Voordelen en functies

Meervoudige meting in één sensor: Meet gelijktijdig temperatuur en vochtigheid, met de optie om het uitgangssignaal in te stellen op relatieve vochtigheid, absolute vochtigheid, dauwpunt of enthalpie zonder extra sensoren.
Modbus RTU-communicatie: Integreert eenvoudig in gebouwbeheersystemen en regelaars via de RS-485 Modbus RTU-interface, met instelbare meetbereiken via de bus.
Twee analoge uitgangen: De twee geïntegreerde uitgangen zijn instelbaar op 0-5 V of 0-10 V via een stekkerbrug, waardoor de sensor compatibel is met vrijwel alle bestaande regelaars.
Capacitieve polymeersensor met RVS filter: Het sensorelement is beschermd door een filter van roestvrijstalen draadgaas, wat de levensduur en meetstabiliteit in kanaaltoepassingen vergroot.
IP65 / NEMA 4X-beschermingsgraad: Volledig beschermd tegen stof en waterstralen, geschikt voor gebruik in technische ruimtes en industriële omgevingen.
Breed meetbereik: Temperatuur instelbaar van -20 tot +80°C en vochtigheid van 0 tot 100% RH, waardoor de sensor toepasbaar is in uiteenlopende klimaattechnische toepassingen.

Installatie, onderhoud en toepassingen

De sensor wordt in de wand van het luchtkanaal gemonteerd via de meegeleverde montageflens. De sonde van 140 mm reikt voldoende ver in het kanaal voor een representatieve meting. De elektrische aansluiting verloopt via een steekbaar aansluitklemmenblok (max. 2,5 mm²) met kabelwartel met trekontlasting. Configuratie van meetbereiken en uitgangssignalen is mogelijk via Modbus of via de Belimo Duct Sensor Assistant App in combinatie met de optionele Bluetooth-dongle. De kanaalsensor is toepasbaar in centrale luchtbehandelingskasten, luchtkanalen en klimaatinstallaties in utiliteits- en industriële gebouwen waar betrouwbare vochtigheids- en temperatuurmeting vereist is.

Praktische informatie

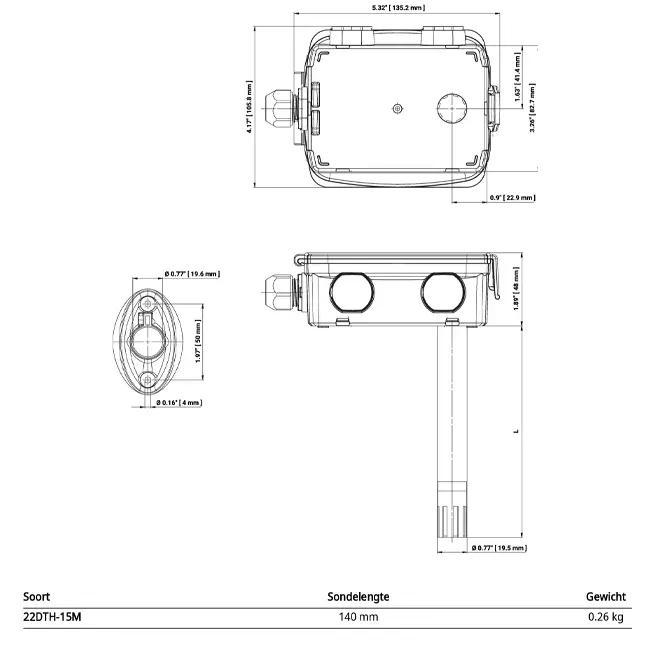

De sensor is uitgevoerd met een sonde van 140 mm lengte en een diameter van 19,5 mm, geschikt voor montage in standaard luchtkanalen. De robuuste oranje behuizing is vervaardigd uit UV-bestendig polycarbonaat met NBR-afdichting en weegt 0,26 kg. De mediumtemperatuur mag maximaal 80°C bedragen en de maximale luchtstroom bedraagt 12 m/s. De nominale spanning is AC/DC 24 V.

Merk	Belimo
Categorie	Sensoren en regelaars
GTIN	7630498117909
Artikelnummer fabrikant	22DTH-15M
Artikelnummer	23010048

Specificaties

Categoriecode	101
Met bevestigingsmateriaal	Ja
Geschikt voor wandmontage	Nee
Geschikt voor plafondmontage	Nee
Geschikt voor kanaalmontage	Ja
Buismontage mogelijk	Nee
Geschikt voor lucht	Ja
Geschikt voor vloeistoffen	Nee
Geschikt voor gassen	Nee
Met behuizing	Ja
Dekselbevestiging	Geschroefd
Opnemerelement binnen behuizing	Nee
Opnemerelement buiten behuizing	Ja
Vaste kabel aan opnemer	Nee
Opnemerlengte	140 mm
Insteeklengte	140 mm
Diameter opnemerelement	19.5 mm
Materiaal element	Roestvaststaal (RVS)
Technologie	Capacitieve polymeeropnemer
Temperatuurmeting actief	Ja
Temperatuurmeting passief	Nee
Gemiddelde temperatuurmeting	Nee
Aantal meetpunten	1
Kooldioxide (CO2) meting	Nee
VOC meting	Nee
Relatieve luchtvochtigheid meting	Ja
Absolute luchtvochtigheid meting	Ja
Enthalpie meting	Ja
Dauwpuntmeting	Ja
Fijnstof meting (PM)	Nee
Temperatuurmeetbereik (min)	-20 °C
Temperatuurmeetbereik (max)	80 °C
Dauwpunt meetbereik (min)	-20 %
Dauwpunt meetbereik (max)	80 %
Aantal meetbereiken	1
Offset instelling mogelijk	Ja
Trendweergave	Nee
Foutenregistratie mogelijk	Nee
Opnemertype	Overig
Tolerantie	2 %
Potmeter met bedieningsknop	Nee
Ondersteunt protocol voor BACnet	Nee
Ondersteunt protocol voor Modbus	Ja
Ondersteunt protocol voor MP (multi point)	Nee
Ondersteunt protocol voor KNX	Nee
LoRa technologie	Nee
NFC (Near Field Communication)	Nee
Bluetooth	Ja
Wi-Fi-Compatible	Nee
Standby drukknop	Nee
Draadloos	Nee
Met display	Nee
Type voeding	Voedingskabel
Uitvoering elektrische aansluiting	Aansluitklemmenblok
Nom. voedingsspanning bij AC (min)	24 V
Nom. voedingsspanning bij AC (max)	24 V
Nom. voedingsspanning bij DC (min)	24 V
Nom. voedingsspanning bij DC (max)	24 V
Aantal uitgangssignalen	2
Aantal uitgangsbereiken 0 V ... 5 V	2
Aantal uitgangsbereiken 0 V ... 10 V	2
Max. omgevingsvochtigheid (niet condenserend)	95 %
Omgevingstemperatuur (min)	-35 °C
Omgevingstemperatuur (max)	50 °C
Explosieveilig	Nee
Beschermingsgraad (IP)	IP65
Hoogte behuizing	105.8 mm
Breedte behuizing	135.2 mm
Diepte behuizing	82.7 mm
Kleur behuizing	Oranje
Compatible met Apple HomeKit	Nee
Compatible met Google Assistant	Nee
Compatible met Amazon Alexa	Nee
Met IFTTT ondersteuning	Nee
Toepassingsgebied	Kanaal
