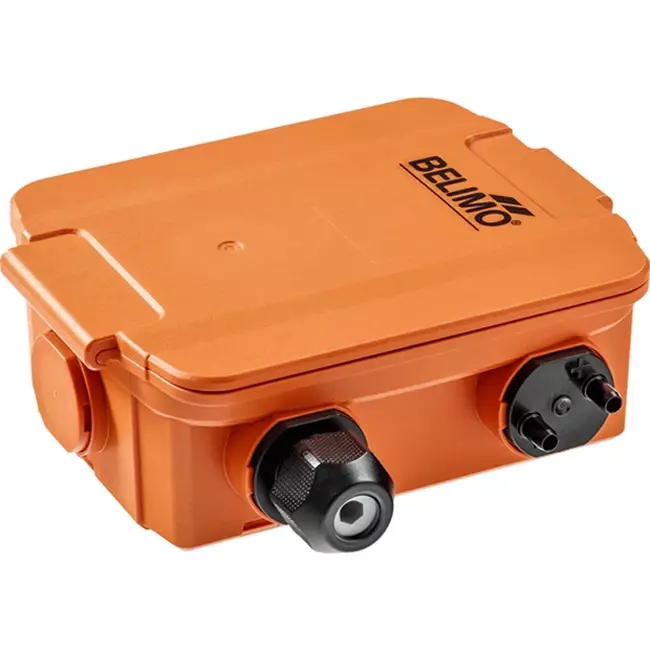

Belimo drukverschilsensor tot 2500 Pa met automatische nulpuntskalibratie - 22ADP-184A

Belimo drukverschilsensor tot 2500 Pa met automatische nulpuntskalibratie - 22ADP-184A

De Belimo drukverschilsensor is een nauwkeurige sensor die speciaal is ontworpen voor het monitoren van lucht en andere niet-brandbare gassen in HVAC-systemen. Deze variant is uitgerust met een automatische nulpuntskalibratie (Auto-Nul), waardoor meetafwijkingen door temperatuur- of omgevingsinvloeden continu worden gecorrigeerd en onderhoud tot een minimum wordt beperkt. De sensor combineert een hoge meetprecisie met een robuuste bouw. Dankzij de IP65-behuizing is het apparaat volledig stofdicht en spuitwaterdicht, waardoor hij ook in veeleisende omgevingen betrouwbaar functioneert. Dit maakt de drukverschilsensor zeer geschikt voor het controleren van luchtfilters, het bewaken van ventilatoren en het regelen van drukverschillen in bijvoorbeeld rookvrije vluchtwegen. De sensor is flexibel inzetbaar dankzij acht selecteerbare meetbereiken en meerdere uitgangssignalen.

Voordelen en functies

• Automatische nulpuntskalibratie (Auto-Nul): Compenseert automatisch meetafwijkingen en zorgt voor langdurig stabiele en onderhoudsarme werking.
• Piëzo-meettechnologie: Voorzien van een hoogwaardig sensorelement dat zelfs kleine drukverschillen betrouwbaar registreert.
• Universele uitgangssignalen: Ondersteunt 0...5 V, 0...10 V en 4...20 mA voor eenvoudige integratie in elk gebouwbeheersysteem (BMS).
• IP65-beschermingsklasse: De robuuste, UV-bestendige behuizing is volledig stof- en spuitwaterdicht, ideaal voor montage in vochtige luchtbehandelingskasten of technische ruimtes.
• 8 selecteerbare meetbereiken: Dankzij de instelbare DIP-switches kies je eenvoudig het juiste bereik (tussen -100 en 2500 Pa), waardoor de sensor geschikt is voor vrijwel elk project.

Installatie, onderhoud en toepassingen

De Belimo drukverschilsensor is ontworpen voor montage tegen wanden, op kanalen of direct in luchtbehandelingskasten. Voor een correcte verschildrukmeting worden de meegeleverde slangenset en pitotbuizen aangesloten op de drukpoorten van de sensor. De elektrische aansluiting verloopt via een steekbaar klemmenblok en een kabelwartel met trekontlasting. Dankzij de Auto-Nul functie is periodieke herkalibratie in veel toepassingen niet meer nodig. De sensor wordt breed toegepast in utiliteitsbouw en industrie voor filterbewaking, ventilatorcontrole en het realiseren van drukregimes in HVAC-installaties.

Meegeleverde onderdelen

De Belimo drukverschilsensor wordt standaard geleverd met:

• Montageplaat (L-behuizing)
• Pitotbuisset, inclusief 2 luchtkanaalkoppelingen, 2 m slang en bevestigingsschroeven
