Pluspunten

Piezo-meetelement
Meetbereik: -100 tot 2500 Pa
8 selecteerbare meetbereiken
IP65-beschermingsklasse

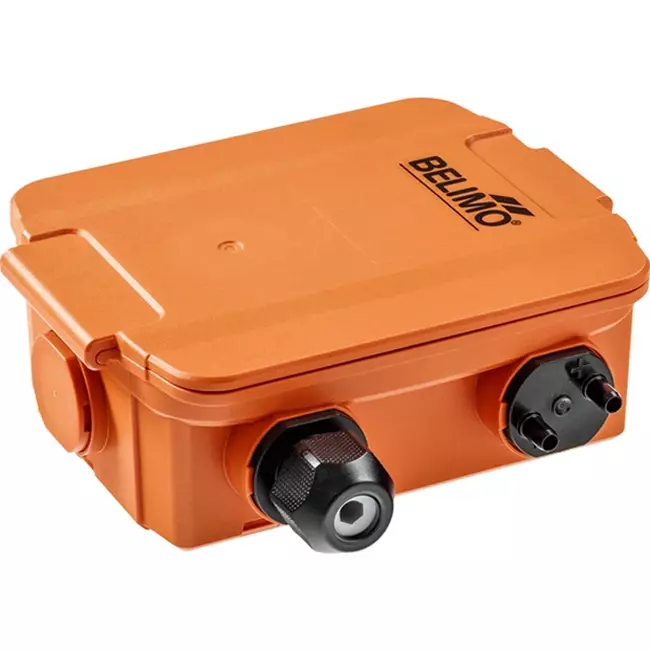

Belimo drukverschilsensor tot 2500 Pa - 22ADP-184

De Belimo drukverschilsensor is een nauwkeurige sensor die speciaal is ontworpen voor het monitoren van lucht en andere niet-brandbare gassen in HVAC-systemen. De sensor combineert een hoge meetprecisie met een zeer robuuste bouw. Dankzij de IP65-behuizing is het apparaat volledig stofdicht en spuitwaterdicht, waardoor hij zelfs in zware omstandigheden betrouwbaar blijft. Dit maakt de drukverschilsensor de ideale keuze voor het controleren van luchtfilters, het bewaken van ventilatoren of het nauwkeurig regelen van de druk in rookvrije vluchtwegen. De sensor is flexibel inzetbaar dankzij de acht selecteerbare meetbereiken en diverse uitgangssignalen.

Voordelen en functies

Piëzo-meettechnologie: Voorzien van een hoogwaardig sensorelement dat zelfs de kleinste drukverschillen betrouwbaar registreert.
Universele uitgangssignalen: Ondersteunt zowel 0...5/10 V als 4...20 mA, wat een naadloze integratie met elk gebouwbeheersysteem (BMS) garandeert.
IP65-beschermingsklasse: De robuuste, UV-bestendige behuizing is volledig stof- en spuitwaterdicht, ideaal voor montage in vochtige luchtbehandelingskasten of technische ruimtes.
8 selecteerbare meetbereiken: Dankzij de instelbare DIP-switches kies je eenvoudig het juiste bereik (tussen -100 en 2500 Pa), waardoor de sensor geschikt is voor vrijwel elk project.

Installatie, onderhoud en toepassingen

De Belimo drukverschilsensor is ontworpen voor montage tegen wanden, op kanalen of direct in luchtbehandelingskasten. Voor een correcte werking bij verschildrukmeting worden de meegeleverde slangensets aangesloten op de aansluitingen van de sensor (6 mm). De behuizing biedt een veilige en overzichtelijke aansluiting via een steekbaar klemmenblok en een kabelwartel met trekontlasting. De sensor wordt breed toegepast in de utiliteitsbouw en industrie voor filterbewaking, ventilatorcontrole en het op overdruk houden van rookvrije vluchtwegen.

Meegeleverde onderdelen

De Belimo drukverschilsensor wordt standaard geleverd met:

Montageplaat (L-behuizing)
Pitotbuisset, inclusief 2 luchtkanaalkoppelingen, 2 m slang en bevestigingsschroeven

Merk	Belimo
Categorie	Sensoren en regelaars
GTIN	7630498100901
Artikelnummer fabrikant	22ADP-184
Artikelnummer	23010044

Specificaties

Categoriecode	101
Voedingsspanning	24 V
Meetbereik (min)	-100 °C
Meetbereik (max)	2500 °C
Max. overdruk	40 Pa
Geschikt voor lucht	Ja
Geschikt voor water	Nee
Geschikt voor gassen	Ja
Geschikt voor ammoniak	Nee
Geschikt voor olie	Nee
Geschikt voor glycol	Nee
Geschikt voor stoom	Nee
Mediumtemperatuur (continu) (min)	-10 °C
Mediumtemperatuur (continu) (max)	50 °C
Afleesbaar	Nee
Met display	Nee
Beschermingsgraad (IP)	IP65
Explosieveilig	Nee
Aansluiting	Slangpilaar
Meetelement	Piëzo
Materiaal behuizing	Kunststof
Hoogte	152 mm
Breedte	65 mm
Diepte	162 mm
Uitgangssignaal	0-10 V
