Wavin Ventiza T-stuk PVC ovaal 195x80x100 mm met diameter 125 mm M/M/M 19710016

Pluspunten

Slagvast PVC

100% recyclebaar

Installatie gemak

Luchtdichtheidsklasse ATC1

Wavin Ventiza T-stuk PVC ovaal 195x80x100 mm met diameter 125 mm M/M/M

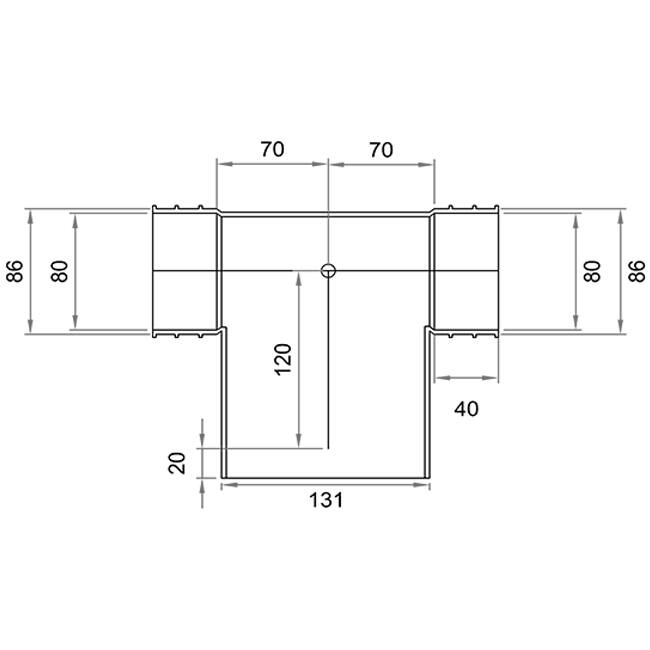

Dit PVC T-stuk in 90 graden met de afmetingen 195mm x 80mm (ovaal) heeft aan alle 3 de kanten een lijmmof aansluiting dat direct over een kanaal valt, zonder dat er een extra verbindingsstuk nodig is om de met het instortkanaal te koppelen. De aansluiting op de onderkant is diameter 125mm met een werkende hoogte van 100mm.

De ovale kanalen en hulpstukken hebben een inbouwhoogte van slechts 90 mm (kanaalhoogte 80 mm). Dit maakt het systeem niet alleen geschikt voor instort toepassingen, maar ook voor montage in verlaagde plafonds of andere ruimtebeperkingen. Het robuuste slagvaste PVC maakt ze duurzaam en bestand tegen de belastingen tijdens het storten van beton.

Instortkanalen zijn ventilatiekanalen die in een vloer of in beton worden geïntegreerd om luchtverdeling of -afzuiging in gebouwen mogelijk te maken. Deze flexibele producten zijn ontworpen om onzichtbaar te zijn en worden veelal gebruikt in nieuwbouw- en renovatieprojecten. Verder kan een instortkanaal gebruikt worden in muren, vloeren en/of plafonds. Gecombineerd met een recht instortkanaal en diverse hulpstukken kan een ventilatiekanaal naar wens worden aangelegd. Er zijn zowel ronde als rechthoekige instortkanalen. Enkele voordelen van instortkanalen zijn: een efficiënte luchtstroom, ruimtebesparing, geluidreductie en flexibiliteit in het ontwerp.

Kanalen en hulpstukken: luchtdichtheid en duurzaamheid

De kanalen en hulpstukken voldoen aan de hoogste luchtdichtheidsklasse, ATC1, zoals vastgesteld in NEN-EN 17192:2019. Dit betekent dat het systeem drie keer zo luchtdicht is als systemen met ATC2, wat overeenkomt met de LUKA luchtdichtheidsklasse D. Deze hoge luchtdichtheid verbetert zowel de energie-efficiëntie als de luchtkwaliteit.

Voordelen van lage wandruwheid

Dankzij de lage wandruwheid van PVC is er minder vuilafzetting en zijn de wrijvingsverliezen minimaal. PVC heeft van alle ventilatiekanalen de laagste wandruwheid, wat bijdraagt aan optimale luchtstroming. Flexibele kanalen daarentegen hebben de hoogste wandruwheid, hoewel ze uitblinken in flexibiliteit.

Merk	Wavin
Categorie	PVC Instortkanalen ovaal 195x80
GTIN	8712148598654
Artikelnummer fabrikant	3172819121
Artikelnummer	19710016

Categoriecode	245
Model	Overig
Materiaal kanaal	Kunststof
Materiaalkwaliteit kanaal	Polyvinylchloride (PVC)
Wanddikte kanaal	2.8 mm
Productiewijze	Naadloos
Uitwendige oppervlaktebescherming	Onbehandeld
Inwendige oppervlaktebescherming	Onbehandeld
Geperforeerde binnenwand	Nee
Kleur buitenzijde	Blauw
Uitvoeringsvorm	T-stuk
Nom. kanaaldiameter aansluiting 1	195 mm
Aansluiting 1	Lijmmof
Nom. kanaaldiameter aansluiting 2	125 mm
Aansluiting 2	Lijmmof
Nom. kanaaldiameter aansluiting 3	195 mm
Aansluiting 3	Lijmmof
Met overschuifprofiel	Nee
Met overschuifklem	Nee
Met voorgemonteerde afdichting	Nee
Hoek	90 °
Werkende lengte aansluiting 1	70 mm
Werkende lengte aansluiting 2	100 mm
Werkende lengte aansluiting 3	70 mm
Insteeklengte aansluiting 1	40 mm
Insteeklengte aansluiting 2	40 mm
Insteeklengte aansluiting 3	40 mm
Luchtdichtheidsklasse volgens EN 1751	D
Instortbaar in beton	Ja
Warmteweerstand Rd	60 (m².K)/W
Antibacteriële behandeling	Nee
Antistatische uitvoering	Nee

Wavin Ventiza T-stuk PVC ovaal 195x80x100 mm met diameter 125 mm M/M/M
