Ubbink Air Excellent 48C koppelstuk voor DBOX luchtverdeelkast 200/800

Ubbink Air Excellent 48C koppelstuk voor DBOX luchtverdeelkast 200/800

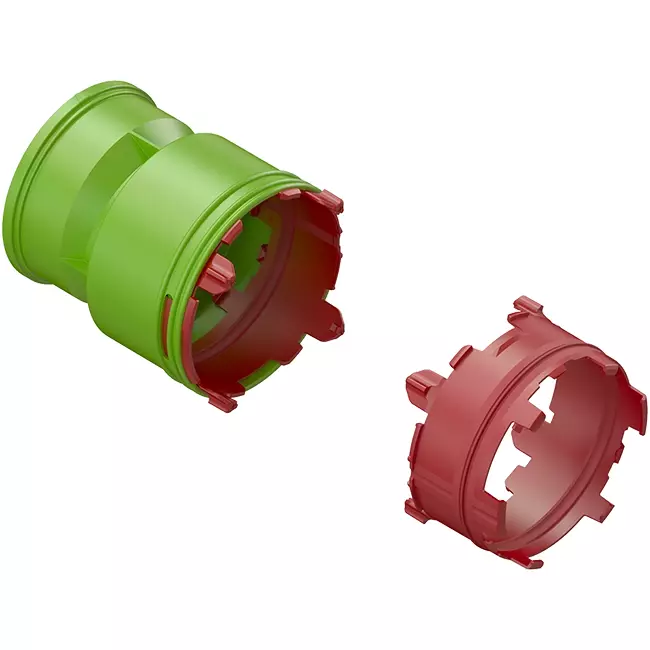

Het Air Excellent DBOX 48C koppelstuk gebruik je om een 48C-kanaal naadloos aan te sluiten op een Ubbink luchtverdeelkast serie 200/800. Je past deze set toe in situaties waar je een compacte, luchtdichte en technisch correcte koppeling wilt realiseren tussen verdeelbox en kanaaltraject. Dankzij de twee meegeleverde 48C Click-Seal ringen werk je snel en zonder extra afdichtmiddelen.

Voordelen en functies

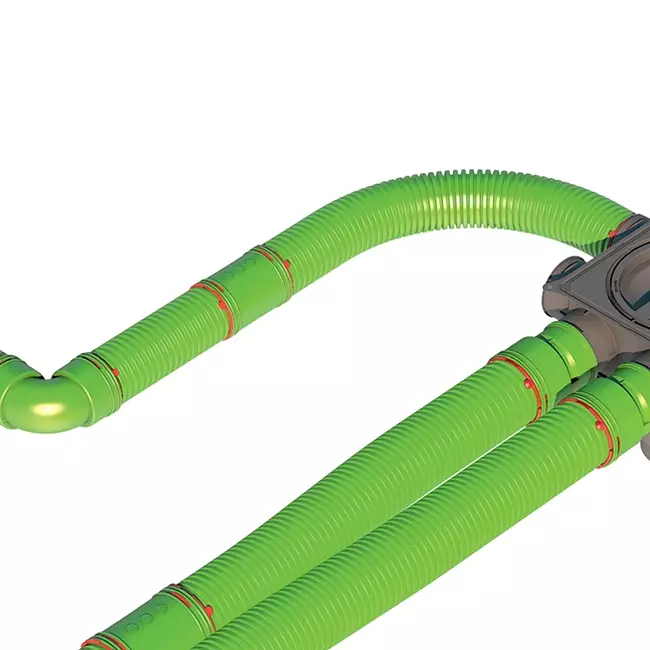

• Naadloze aansluiting op DBOX: Je creëert één geïntegreerde verbinding tussen verdeelbox en kanaal, zonder losse of geïmproviseerde koppelingen.
• Luchtdicht met laag drukverlies: Met zeta-waarden van 0,7 voor toevoer en 0,9 voor afvoer blijft de extra weerstand beperkt en behoud je controle over het ontwerpdebiet.
• Gereedschapsloze montage: Het Click-Seal principe versnelt de installatie en verkleint de kans op montagefouten.
• Antistatisch en antimicrobieel: De uitvoering ondersteunt een hygiënische luchtverdeling en beperkt stofaanhechting in het systeem.

Prestaties in de praktijk

Een goede aansluiting tussen DBOX en kanaal bepaalt mede het totale drukverlies van het systeem. Bij een luchtdebiet van 50 m³/h bedraagt het drukverlies circa 4,1 Pa voor toevoer en 5,2 Pa voor afvoer bij één aansluiting. Bij twee aansluitingen blijft het drukverlies aanzienlijk lager per kanaal, wat flexibiliteit biedt in het ontwerp van het ventilatiesysteem.

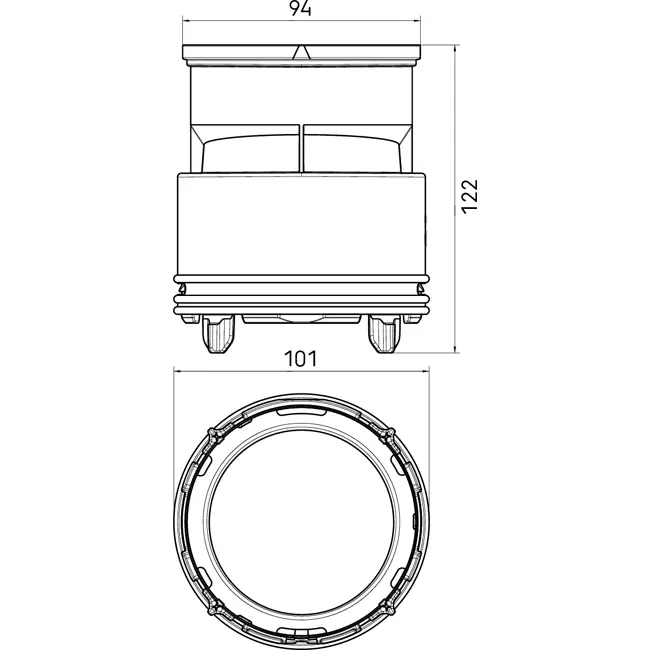

De connectieset is geschikt voor temperaturen van -20 °C tot 60 °C en voldoet aan brandklasse Euroklasse E. Met compacte afmetingen van 122 mm lengte en 101 mm breedte integreer je de set eenvoudig in technische ruimtes of plafonds. Het lage gewicht van circa 0,096 kg zorgt voor een comfortabele en stabiele montage.

Installatie en onderhoud

Je plaatst de connectieset direct tussen DBOX en 48C-kanaal en klikt de verbinding vast. Doordat je geen kit of tape nodig hebt, werk je sneller en consistenter op de bouwplaats. De vaste mechanische afdichting blijft duurzaam en onderhoudsarm gedurende de levensduur van het ventilatiesysteem.

Met deze connectieset realiseer je een compacte, luchtdichte en technisch betrouwbare koppeling tussen verdeelbox en kanaal, waarbij installatiegemak en gecontroleerde systeemprestaties centraal staan.
