Ubbink Air Excellent 48C bocht 90° koppelstuk

Ubbink Air Excellent 48C bocht 90° koppelstuk

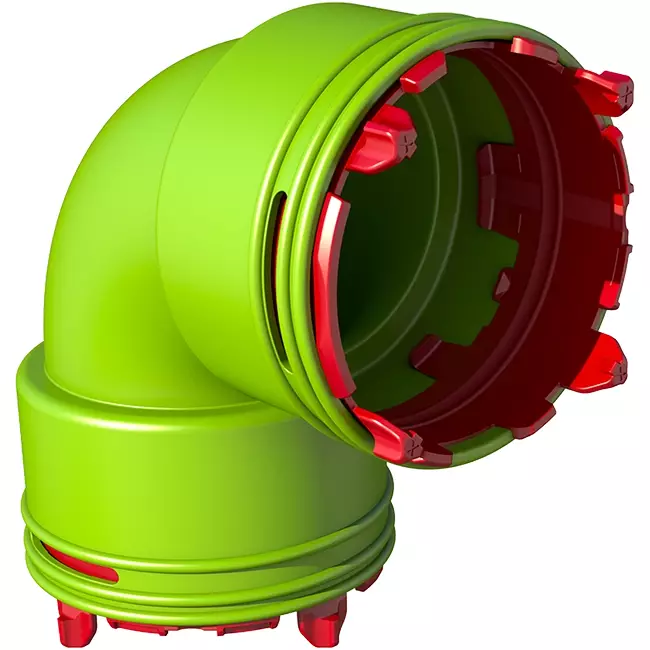

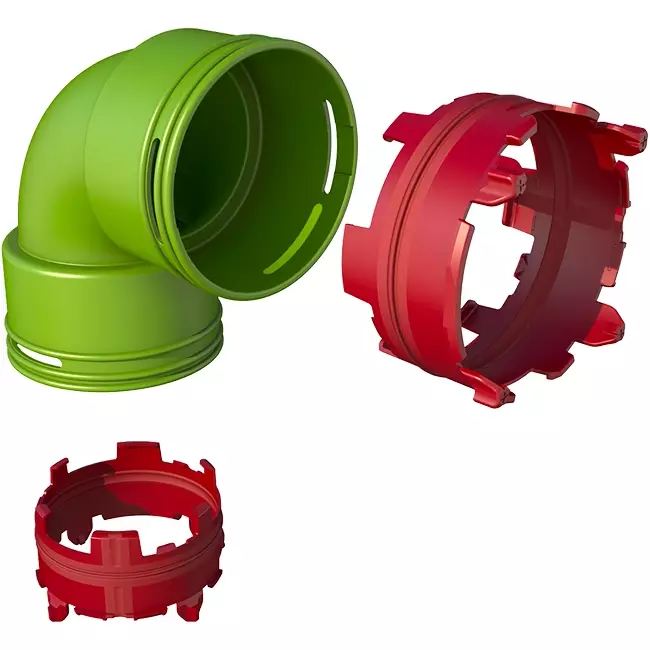

Het Air Excellent 48C bocht 90° koppelstuk gebruik je om twee 48C kanalen onder een rechte hoek met elkaar te verbinden. Je past deze bocht toe wanneer het kanaaltraject van richting moet veranderen binnen vloer, wand of plafond, zonder dat je inlevert op luchtdichtheid of systeemprestaties. Dankzij de meegeleverde 48C Click-Seal ringen realiseer je een snelle en gereedschapsloze montage.

Voordelen en functies

• Naadloze 90° richtingsverandering: Je creëert een vaste en stabiele bocht in het kanaaltraject met één geïntegreerd onderdeel.
• Luchtdichte verbinding: De Click-Seal ringen zorgen voor een betrouwbare afdichting en beperken luchtlekkage.
• Beperkt drukverlies: Met een zeta-waarde van 0,9 voor zowel toevoer als afvoer blijft de extra weerstand in het systeem gecontroleerd.
• Antistatisch en antimicrobieel: De uitvoering ondersteunt een hygiënische luchtverdeling en beperkt stofaanhechting.

Prestaties in de praktijk

Een goed ontworpen bocht voorkomt onnodige turbulentie en extra belasting van de ventilator. Bij een luchtdebiet van 50 m³/h bedraagt het drukverlies circa 5,2 Pa bij één aansluiting. Bij toepassing met twee aansluitingen blijft het drukverlies per kanaal aanzienlijk lager, wat flexibiliteit biedt in het ontwerp van het ventilatiesysteem.

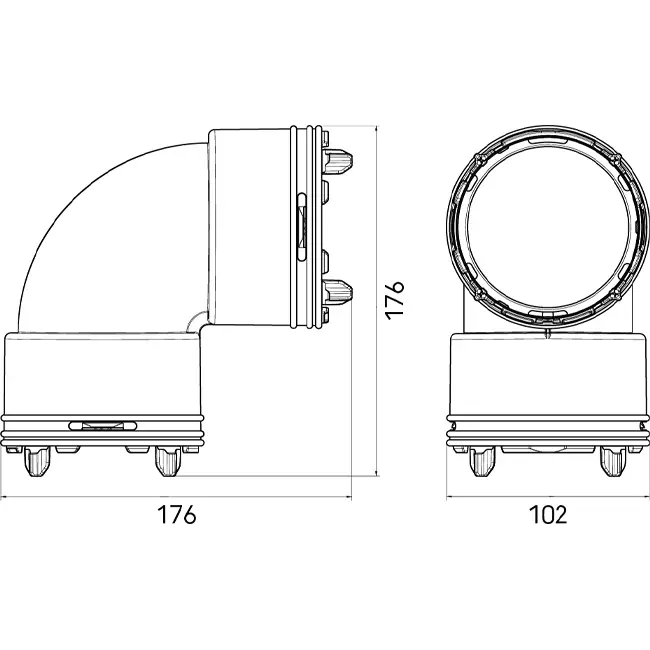

De bocht is geschikt voor temperaturen van -20 °C tot 60 °C en voldoet aan brandklasse Euroklasse E. Met afmetingen van 176 x 176 mm en een hoogte van 102 mm integreer je het element eenvoudig in compacte installatieruimtes. Het gewicht van circa 0,135 kg zorgt voor een stabiele en comfortabele montage.

Installatie en onderhoud

Je plaatst de bocht direct tussen twee 48C kanalen en klikt de verbinding vast. Doordat je geen kit of tape nodig hebt, werk je sneller en consistenter op de bouwplaats. De mechanische afdichting blijft duurzaam en onderhoudsarm gedurende de levensduur van het ventilatiesysteem.

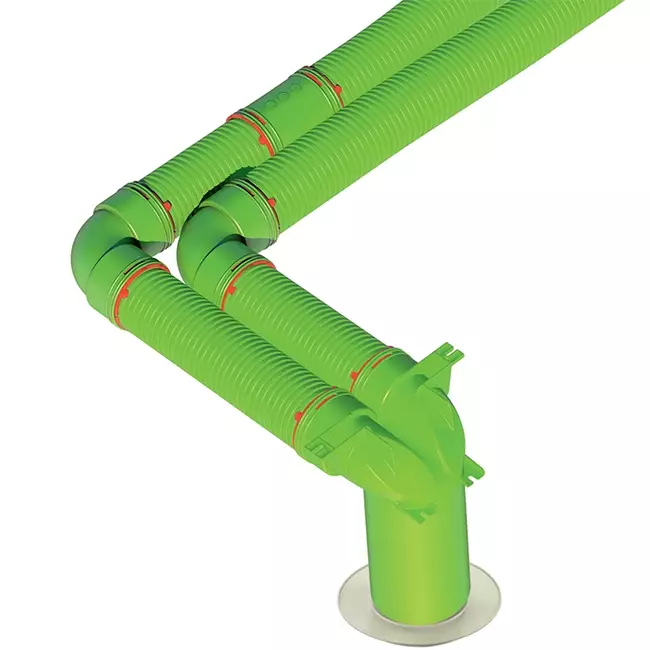

Met deze 90° bocht realiseer je een compacte, luchtdichte en technisch verantwoorde richtingsverandering binnen het Air Excellent kanaalsysteem.
