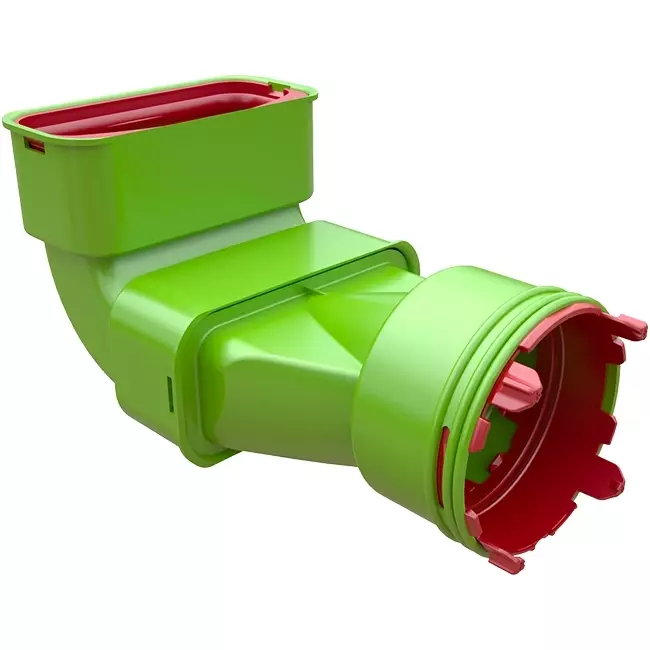

Ubbink Air Excellent 48C - 55SC bocht 90° verloopstuk - verticaal gebruik je om een 48C kanaal naadloos te verbinden met een 55SC kanaal wanneer je in verticale richting een bocht van 90° moet maken. Je past deze set toe in situaties waar je hoogteverschil moet overbruggen binnen een compact ventilatietraject, bijvoorbeeld in schachten, wanden of technische ruimtes. Dankzij de geïntegreerde afdichtringen realiseer je een snelle, luchtdichte en mechanisch stabiele verbinding zonder extra afdichtmiddelen.

Voordelen en functies

• Naadloze overgang tussen 48C en 55SC: Je koppelt twee verschillende kanaaltypes direct aan elkaar en behoudt een correcte doorstroming binnen het systeem.
• Verticale 90° bocht in één oplossing: Je creëert eenvoudig een compacte richtingsverandering zonder losse hulpstukken te combineren.

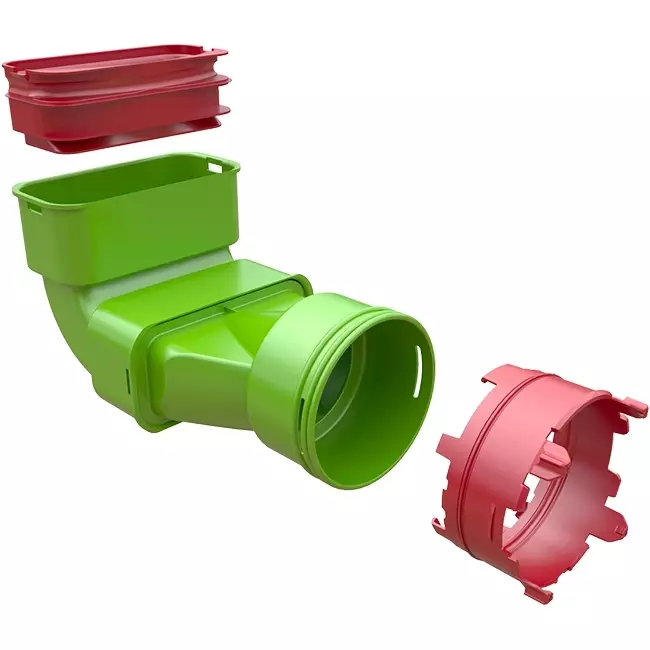

• Luchtdichte verbinding met lage weerstand: De meegeleverde Click-Seal Ring en Seal Ring zorgen voor minimale luchtlekkage en beperkt drukverlies, wat het energieverbruik van de ventilator verlaagt.
• Gereedschapsloze montage: Het kliksysteem versnelt de installatie en verkleint de kans op montagefouten op de bouwplaats.

Prestaties en toepassing in de praktijk

Een goed ontworpen bocht bepaalt in grote mate het totale drukverlies in een ventilatiesysteem. Door de luchtdichte aansluiting en het doordachte ontwerp blijft de luchtstroom stabiel en voorspelbaar. Dat merk je in een stillere werking van de installatie en een constanter luchtdebiet per ruimte.

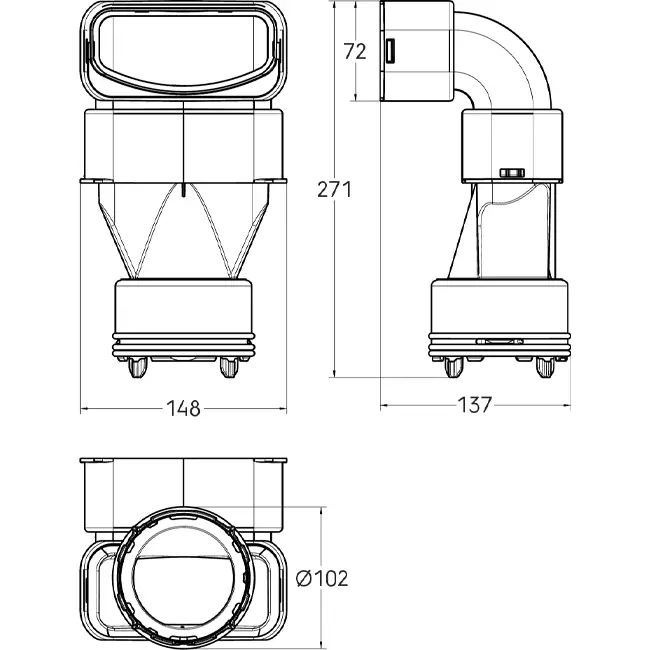

Dit verloopstuk is geschikt voor temperaturen van -20 °C tot 60 °C en voldoet aan brandklasse Euroklasse E. Met een lengte van 271 mm, een breedte van 148 mm en een hoogte van 137 mm integreer je hem gecontroleerd in verticale opstellingen waar maatvoering en beschikbare ruimte bepalend zijn. Het lage gewicht van circa 0,146 kg draagt bij aan een comfortabele verwerking tijdens montage.

Installatie en onderhoud

Je plaatst het verloopstuk direct tussen het 48C en 55SC kanaal en klikt de verbinding vast met de meegeleverde afdichtringen. Doordat je geen kit of tape nodig hebt, werk je sneller en schoner. De vaste, mechanische afdichting blijft op lange termijn betrouwbaar, zonder risico op uitdroging of loslaten van afdichtmateriaal.

Met deze bocht realiseer je een compacte, luchtdichte en technisch verantwoorde richtingsverandering in je ventilatiesysteem, waarbij installatiegemak en systeemprestaties hand in hand gaan.
