Ubbink Air Excellent 48C - 48C passeerstuk

Ubbink Air Excellent 48C - 48C passeerstuk

Het Air Excellent 48C - 48C passeerstuk gebruik je om twee 48C semi-rigide kanalen elkaar te laten kruisen binnen een minimale inbouwhoogte. Je past dit element toe wanneer leidingen elkaar moeten passeren in vloeren, plafonds of technische ruimtes waar elke millimeter telt. Dankzij de compacte opbouw realiseer je een kruising zonder het totale installatiepakket onnodig te verhogen.

Voordelen en functies

• Compacte kruising van twee 48C kanalen: Met een beperkte opbouwhoogte creëer je eenvoudig een doorgang waar kanalen elkaar moeten passeren.

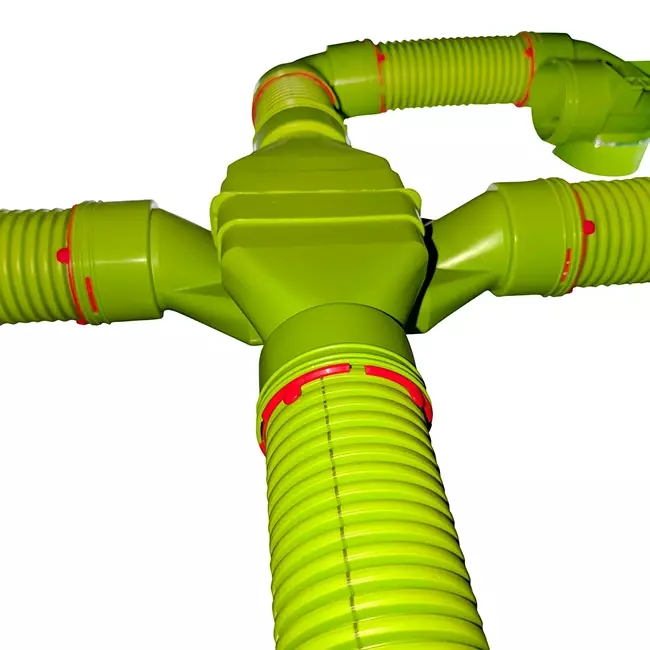

• Stapelen zonder extra hoogteverlies: Door een tweede passeerstuk bovenop het eerste te plaatsen, kruis je kanalen zonder de totale installatiehoogte verder te vergroten.
• Luchtdichte aansluiting: De meegeleverde 48C Click-Seal Ringen zorgen voor een betrouwbare en luchtdichte verbinding.
• Antistatisch en antimicrobieel uitgevoerd: De uitvoering ondersteunt een hygiënische luchtverdeling en beperkt stofaanhechting in het kanaal.

Prestaties in de praktijk

Een gecontroleerde kanaalkruising voorkomt knikken en ongewenste weerstand in het leidingtraject. Met een zeta-waarde van 1,97 voor zowel luchttoevoer als luchtafvoer blijft het drukverlies voorspelbaar binnen het ontwerp van het ventilatiesysteem. Dat helpt om het beoogde luchtdebiet per ruimte te behouden zonder dat de ventilator extra vermogen moet leveren.

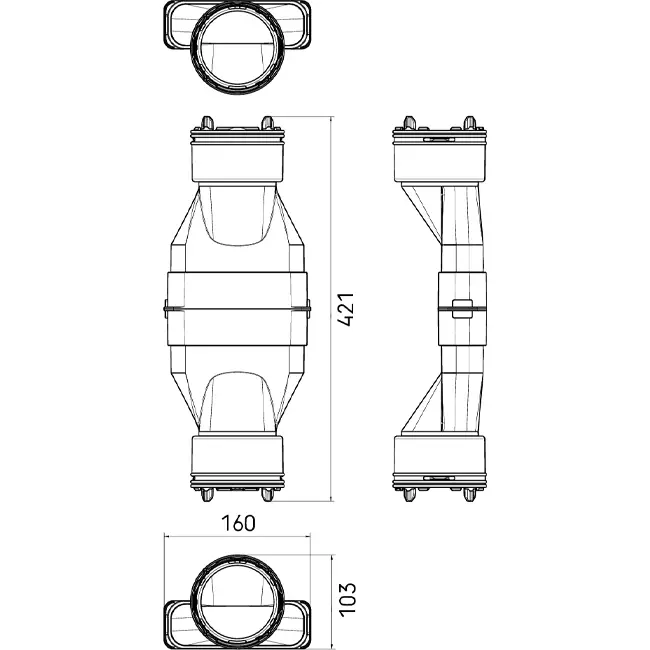

Het passeerstuk is geschikt voor temperaturen van -20 °C tot 60 °C en voldoet aan brandklasse Euroklasse E. Met een lengte van 421 mm, een breedte van 160 mm en een hoogte van 103 mm integreer je het element gecontroleerd in vloeren of plafonds. Het gewicht van circa 0,285 kg zorgt voor een stabiele en solide montage.

Installatie en onderhoud

Je plaatst het passeerstuk rechtstreeks tussen de 48C kanalen en klikt de verbinding vast met de geïntegreerde Click-Seal ringen. Doordat je geen kit of tape nodig hebt, werk je sneller en consistenter op de bouwplaats. De mechanische afdichting blijft duurzaam en onderhoudsarm gedurende de levensduur van het ventilatiesysteem.

Met dit passeerstuk realiseer je een ruimtebesparende en technisch verantwoorde kanaalkruising, zonder concessies te doen aan luchtdichtheid of systeemprestaties.
