Ubbink Air Excellent 34C koppelstuk voor DBOX luchtverdeelkast 200/800

Ubbink Air Excellent 34C koppelstuk voor DBOX luchtverdeelkast 200/800

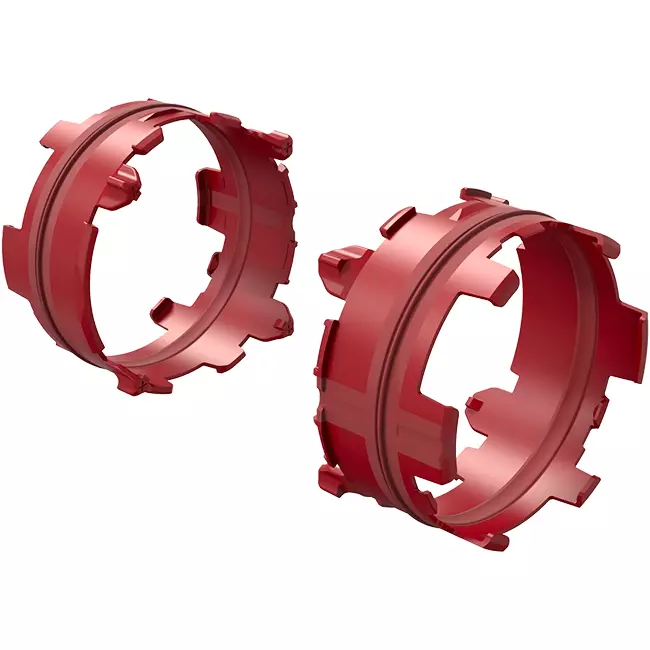

De Ubbink Air Excellent 34C DBOX set gebruik je om een DBOX en een 34C kanaal naadloos op elkaar aan te sluiten binnen het Air Excellent luchtverdeelsysteem. Met deze set realiseer je een luchtdichte en mechanisch stabiele overgang tussen verdeelbox en kanaal, zonder extra afdichtingsmiddelen of complexe montage. De set wordt geleverd inclusief twee 34C Click-Seal ringen, zodat je direct een veilige verbinding maakt.

Voordelen en functies

• Luchtdichte aansluiting tussen DBOX en 34C: Voorkomt ongewenst luchtverlies en behoudt de systeemprestaties.
• Zeta 1,8 voor toevoer en afvoer: Voorspelbare systeemweerstand voor een nauwkeurige dimensionering.
• Gereedschapsloze montage: Snelle installatie dankzij het Click-Seal principe.
• Antistatisch en antimicrobieel: Ondersteunt een hygiënisch ventilatiesysteem met minder stofhechting.
• TÜV SÜD gecertificeerd: Getest op kwaliteit en veiligheid binnen ventilatietoepassingen.

Prestaties en gebruik in de praktijk

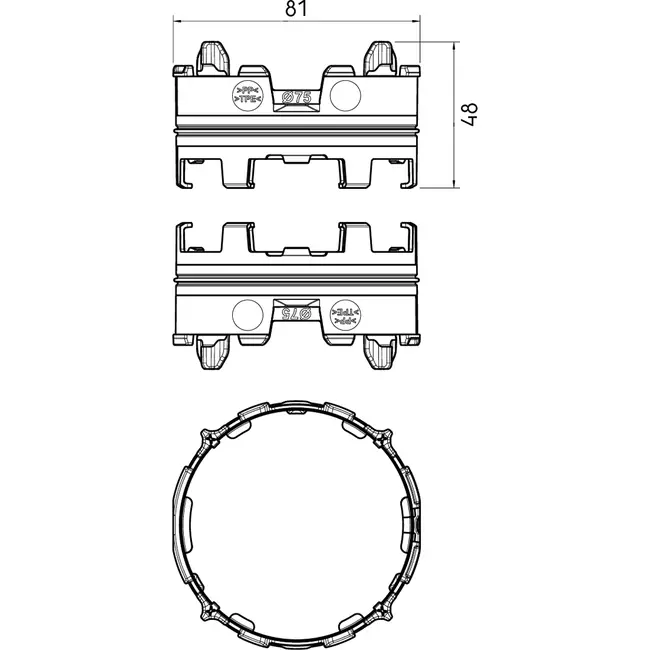

De 34C DBOX is ontworpen voor een stabiele luchtstroom bij zowel toevoer als afvoer. Met een zeta waarde van 1,8 introduceert de adapter een gecontroleerd drukverlies in het systeem. Bij een luchtdebiet van 30 m³/h bedraagt het drukverlies circa 7,6 Pa bij één aansluiting. Hierdoor kun je het totale kanaaltraject en de ventilatie unit nauwkeurig afstemmen op het gewenste luchtdebiet. De adapter is temperatuurbestendig van -20 °C tot +60 °C en voldoet aan brandklasse Euroklasse E. Dankzij de compacte bouwmaat van 81 x 81 x 48 mm blijft de inbouw overzichtelijk, ook in beperkte ruimtes.

Installatie en toepassingen

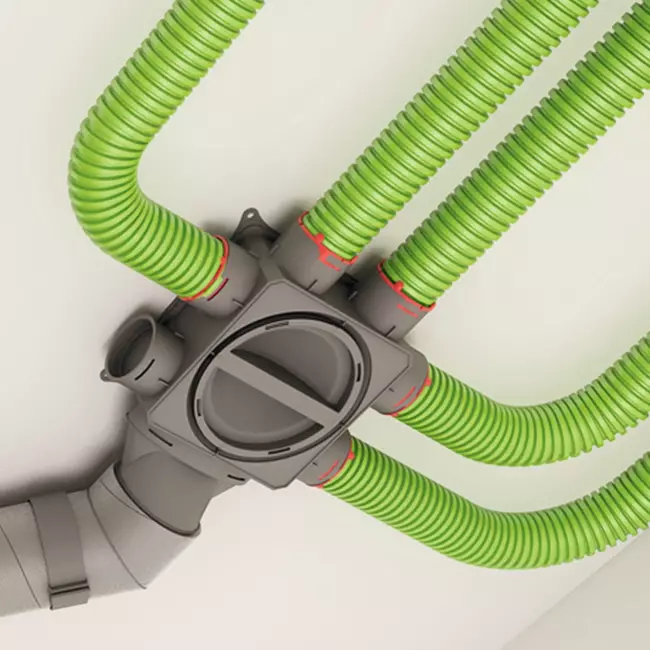

Je past dit koppelstuk toe wanneer je een verdeelbox wilt koppelen aan een 34C kanaal richting ventielen of aftakkingen. Met een gewicht van circa 0,13 kg werk je comfortabel boven plafonds of in technische schachten. De Click-Seal ringen zorgen voor een directe en betrouwbare afdichting zonder tape of kit. Door de vaste passing binnen het Air Excellent systeem blijft de verbinding stabiel en onderhoudsarm gedurende de levensduur van de installatie.

Met deze set realiseer je een technisch correcte en luchtdichte koppeling tussen DBOX en kanaalsysteem, waarbij montagegemak en voorspelbare luchttechnische prestaties centraal staan.
