Ubbink Air Excellent 34C bocht 90° koppelstuk

Ubbink Air Excellent 34C bocht 90° koppelstuk

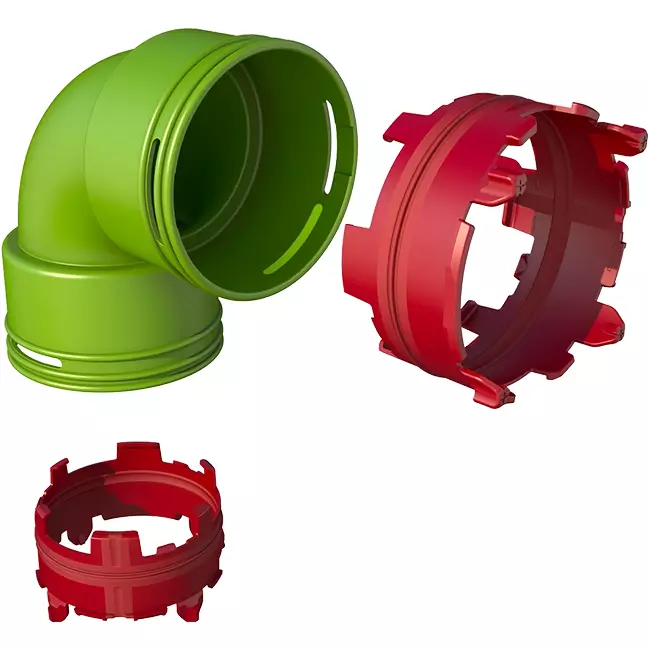

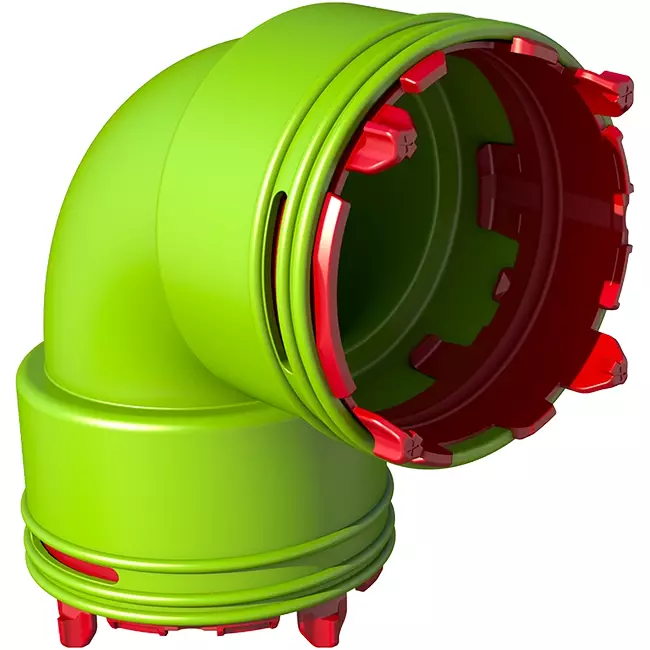

Het Ubbink Air Excellent 34C bocht 90° koppelstuk gebruik je om twee 34C kanalen haaks met elkaar te verbinden binnen het Air Excellent luchtverdeelsysteem. Met deze bocht realiseer je een gecontroleerde richtingsverandering van 90 graden, zonder dat je inlevert op luchtdichtheid of systeemprestaties. De set wordt geleverd inclusief twee 34C Click-Seal ringen, zodat je direct een veilige en gereedschapsloze verbinding maakt.

Voordelen en functies

• Luchtdichte 90° verbinding: Behoudt de berekende luchtprestaties binnen het kanaaltraject.
• Zeta 1 voor toevoer en afvoer: Gecontroleerd drukverlies met voorspelbare systeemweerstand.
• Gereedschapsloze montage: Snelle installatie dankzij het kliksysteem en de geïntegreerde afdichtringen.
• Antistatisch en antimicrobieel: Ondersteunt een hygiënisch ventilatiesysteem met minder stofhechting.
• TÜV SÜD gecertificeerd: Getest op kwaliteit en veiligheid binnen ventilatietoepassingen.

Prestaties en gebruik in de praktijk

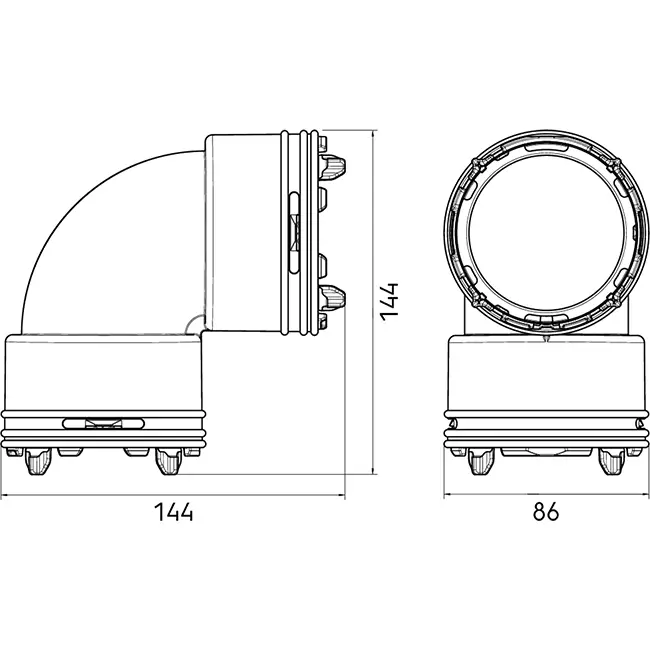

De 34C bocht 90° heeft een buitendiameter van 75 mm en is ontworpen voor een stabiele luchtstroom bij zowel toevoer als afvoer. Met een zeta waarde van 1 introduceert de bocht een beheersbare weerstand in het systeem. Bij een luchtdebiet van 30 m³/h bedraagt het drukverlies bijvoorbeeld circa 4,2 Pa bij één aansluiting. Daarmee kun je het kanaaltraject nauwkeurig dimensioneren en blijft de ventilatie unit binnen zijn berekende capaciteit werken. De bocht is temperatuurbestendig van -20 °C tot +60 °C en voldoet aan brandklasse Euroklasse E. Met afmetingen van 144 x 144 x 86 mm blijft de inbouw compact en overzichtelijk.

Installatie en toepassingen

Je past de 34C bocht 90° toe wanneer het kanaal langs constructiedelen moet worden geleid of wanneer de beschikbare ruimte een richtingsverandering vereist. Dankzij het lichte gewicht van circa 0,092 kg werk je comfortabel, ook bij montage boven plafonds of in technische schachten. De vaste passing binnen het 34C systeem zorgt voor een stabiele, onderhoudsarme verbinding gedurende de volledige levensduur van de installatie.

Met deze 34C bocht 90° stuur je de luchtstroom gecontroleerd door het ventilatiesysteem, terwijl je montagegemak combineert met betrouwbare en voorspelbare prestaties.
