Ubbink Air Excellent 2x 34C - 45SC bocht 90° verloopstuk

Ubbink Air Excellent 2x 34C - 45SC bocht 90° verloopstuk

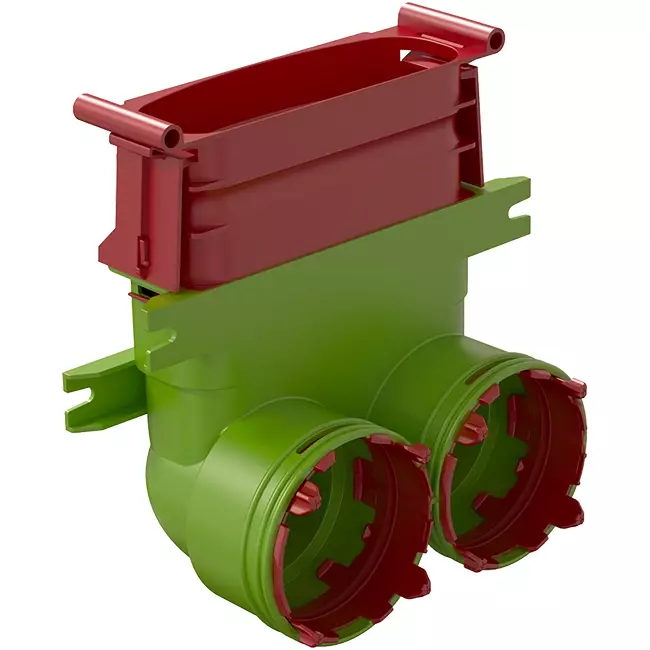

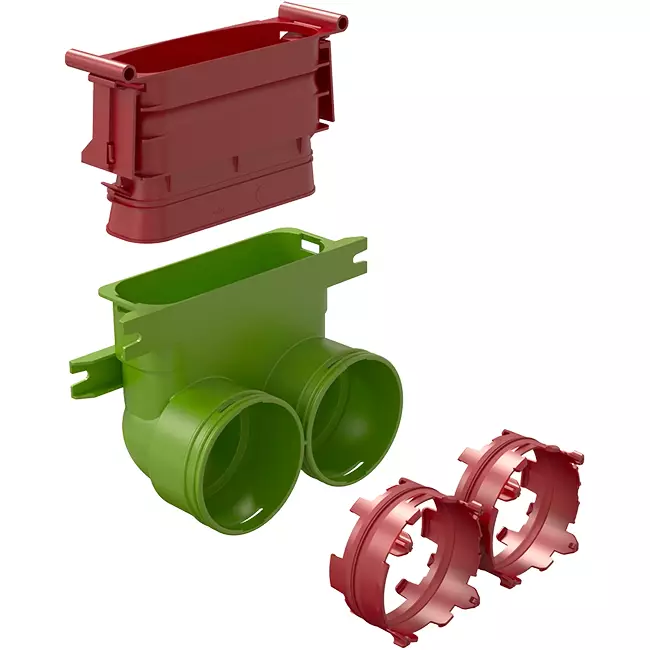

Het Air Excellent 2x 34C - 45SC 90° verloopstuk gebruik je om een 45SC kanaal te verbinden met twee 34C kanalen in een 90° opstelling. Je past deze set toe wanneer je vanuit een groter hoofdkanaal twee kleinere aftakkingen wilt realiseren met een vaste richtingsverandering. Dankzij de meegeleverde 34C Click-Seal ringen en 45SC Seal Ring maak je een snelle, luchtdichte en gereedschapsloze verbinding.

Voordelen en functies

• Overgang van 45SC naar 2x 34C: Je creëert een compacte en overzichtelijke splitsing van één kanaal naar twee aftakkingen.
• Geïntegreerde 90° bocht: De vaste hoek zorgt voor een gecontroleerde richtingsverandering binnen het kanaaltraject.
• Luchtdichte aansluiting: De meegeleverde afdichtringen beperken luchtlekkage en ondersteunen stabiele systeemprestaties.
• Snelle montage zonder gereedschap: Het Click-Seal principe versnelt de installatie en verkleint de kans op montagefouten.

Prestaties in de praktijk

Een goed ontworpen splitsing voorkomt onnodige turbulentie en extra belasting van de ventilator. Met een zeta-waarde van 1,96 voor zowel luchttoevoer als luchtafvoer blijft het drukverlies voorspelbaar binnen het ontwerp van het ventilatiesysteem. Zo behoud je controle over het luchtdebiet in beide aftakkingen.

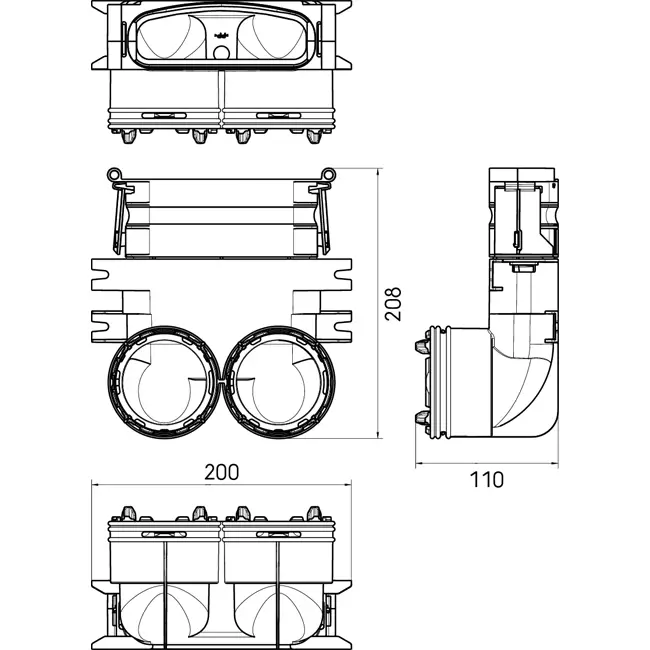

Het verloopstuk is geschikt voor temperaturen van -20 °C tot 60 °C en voldoet aan brandklasse Euroklasse E. Met afmetingen van 208 mm lengte, 200 mm breedte en 110 mm hoogte integreer je hem gecontroleerd in vloer, wand of plafond. Het gewicht van circa 0,23 kg zorgt voor een stabiele en solide montage.

Installatie en onderhoud

Je plaatst het verloopstuk direct tussen het 45SC kanaal en de twee 34C kanalen en klikt de verbinding vast met de geïntegreerde ringen. Doordat je geen kit of tape nodig hebt, werk je sneller en consistenter op de bouwplaats. De mechanische afdichting blijft duurzaam en onderhoudsarm gedurende de levensduur van het ventilatiesysteem.

Met deze 90° set realiseer je een compacte, luchtdichte en technisch verantwoorde kanaalsplitsing binnen het Air Excellent kanaalsysteem.
