Ubbink Air Excellent 23C bocht 90° koppelstuk

Ubbink Air Excellent 23C bocht 90° koppelstuk

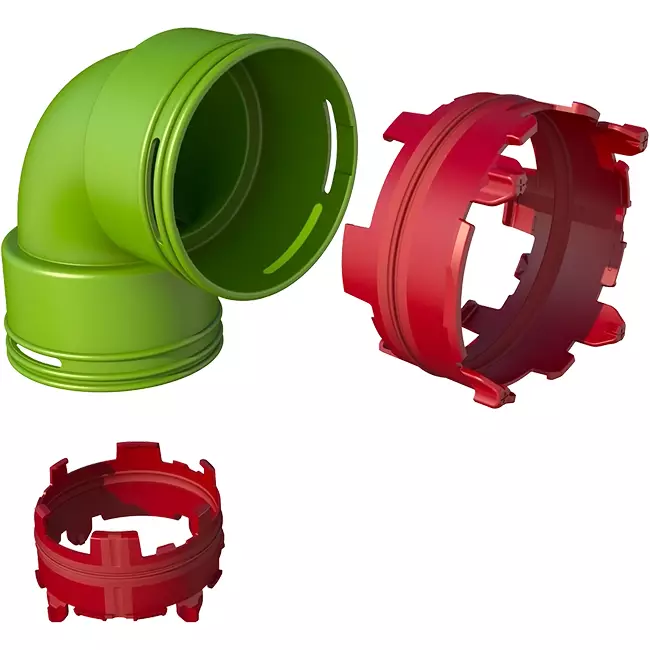

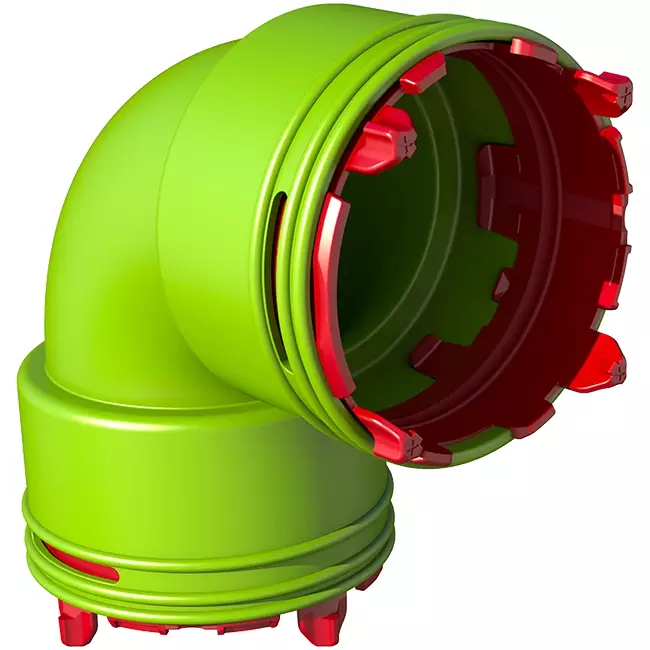

Het Ubbink Air Excellent 23C bocht 90° koppelstuk gebruik je om twee 23C kanalen haaks met elkaar te verbinden binnen het Air Excellent luchtverdeelsysteem. Met deze bocht realiseer je een gecontroleerde richtingsverandering van 90 graden zonder concessies te doen aan luchtdichtheid of systeemprestaties. De set wordt geleverd inclusief twee 23C Click-Seal ringen, zodat je direct een veilige en gereedschapsloze verbinding maakt.

Voordelen en functies

• Luchtdichte aansluiting: De Click-Seal ringen zorgen voor een betrouwbare afdichting en voorkomen ongewenst luchtverlies in het kanaaltraject.
• Geoptimaliseerde luchtgeleiding: Met een zeta waarde van 1,15 blijft het drukverlies beheersbaar, ook bij hogere luchtdebieten.
• Snelle montage zonder gereedschap: Het kliksysteem maakt een efficiënte installatie mogelijk op de bouwplaats.
• Antistatisch en antimicrobieel: Het materiaal ondersteunt een hygiënisch ventilatiesysteem en beperkt stofhechting.
• TÜV SÜD gecertificeerd: Getest op kwaliteit en veiligheid binnen ventilatietoepassingen.

Prestaties en gebruik in de praktijk

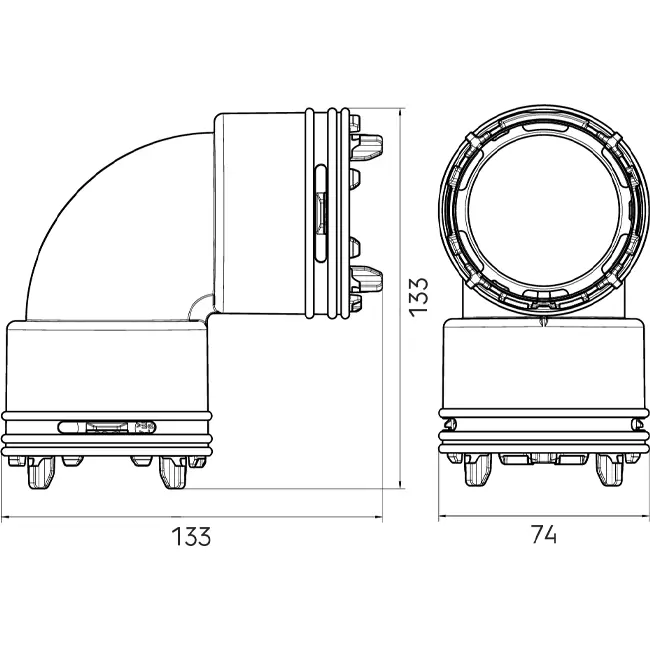

De bocht heeft een buitendiameter van 63 mm en is ontworpen voor een stabiele luchtstroom bij zowel toevoer als afvoer. De zeta waarde van 1,15 zorgt voor een voorspelbaar drukverlies binnen het systeem. Bij een luchtdebiet van 30 m³/h bedraagt het drukverlies bijvoorbeeld circa 2,4 Pa bij één aansluiting. Zo kun je het totale kanaalontwerp nauwkeurig dimensioneren en blijft het rendement van de ventilatie unit behouden. De temperatuurbestendigheid van -20 °C tot +60 °C maakt de bocht geschikt voor toepassing in vloeren, wanden en onverwarmde ruimtes. Met afmetingen van 133 x 133 x 74 mm blijft de inbouw compact en goed planbaar.

Installatie en toepassingen

Je past de 23C bocht 90° set toe in situaties waar het kanaal langs constructiedelen moet worden geleid of waar ruimte beperkt is. Dankzij het lichte gewicht van circa 0,08 kg werk je comfortabel, ook boven plafonds of in technische schachten. De Euroklasse E brandclassificatie sluit aan bij de gebruikelijke eisen binnen woningbouwprojecten. Door de vaste passing binnen het 23C systeem blijft de verbinding stabiel en onderhoudsarm gedurende de levensduur van de installatie.

Met deze 90 graden bocht stuur je de luchtstroom gecontroleerd door het ventilatiesysteem, terwijl je montagegemak combineert met betrouwbare en voorspelbare prestaties.
