Heatpex Aria ventielcollector (3 x 75 mm)

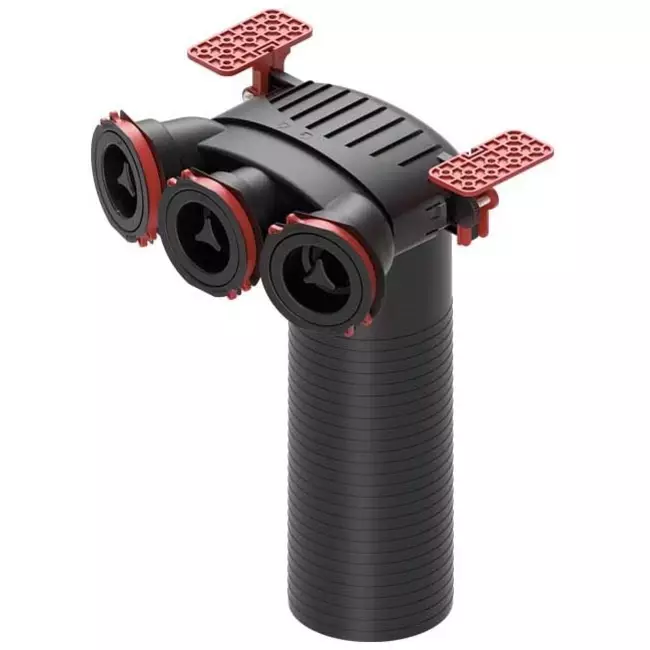

Heatpex Aria ventielcollector Ø125 mm naar 3x Ø 75 mm

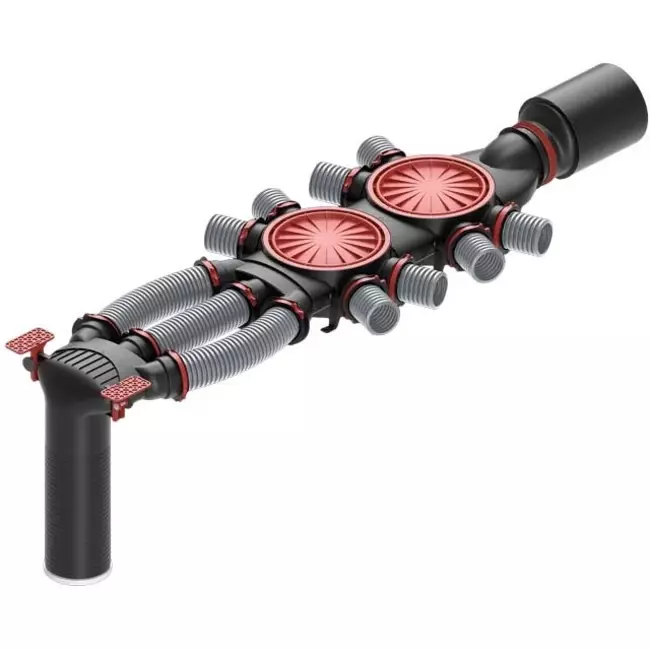

Deze ventielcollector is onderdeel van het Aria luchtverdeelsysteem van Heatpex. Gemaakt van hoge kwaliteit antibacterieel polypropyleen is deze plenumbox de kant-en-klare oplossing voor het opvangen van 3 luchtverdeelslangen Ø 75 mm naar 1 ventilatieslang Ø 125 mm. Eenvoudig te plaatsen in plafonds door het in hoogte aan te passen montageblad en de verbinding Ø 125 mm is gemakkelijk bij te snijden tot te gewenste lengte.

De ventielcollector bevat de volgende onderdelen:

• 1x Hoofdeenheid met aansluiting Ø 125 mm
• 1x Verdeelmodule met elliptische verbinding naar hoofdeenheid met 3 aansluitingen Ø 75 mm

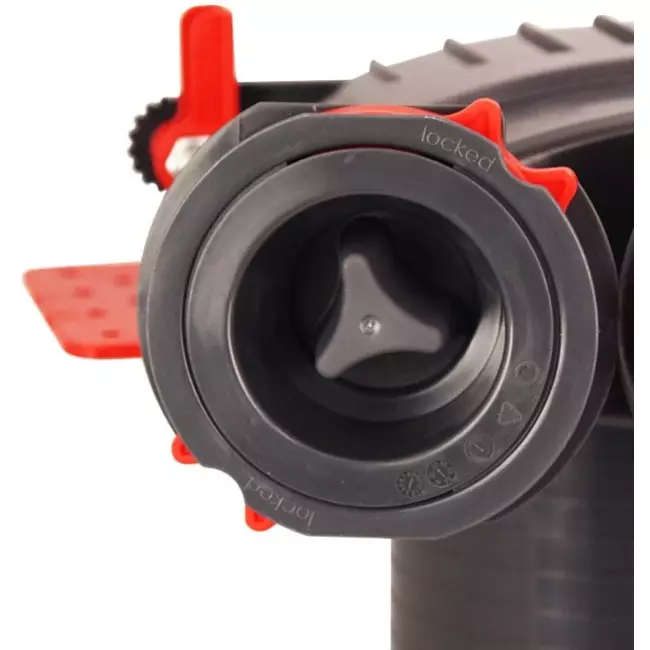

• 3x Bevestigingsring voor aansluiting van luchtverdeelslang
• 3x Afdekkap voor aansluiting Ø 75 mm
• 2x Verstelbaar montageblad met schroef

Let op!
Er zit een rode rubberen ring om de afsluitdoppen van de luchtverdeelbox en ventielcollector, en om het verbindingsstuk en aansluitstuk. Deze doe je om de slang heen voordat je deze aansluit, zodat je een luchtdichte verbinding creëert. Met de klem zet je vervolgens de buis vast. Gooi de rode rubberen ringen nooit weg, want deze hebben wij niet los. Zie afbeelding met stappen.
