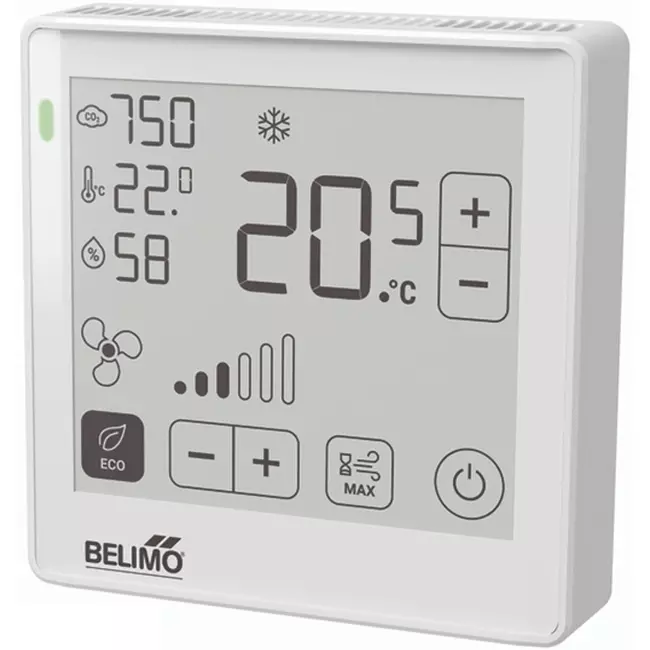

De Belimo P-22RTM-1800D-1 is een ruimtebedieningsmodule (RAL 9003) voor het gelijktijdig meten van CO₂, relatieve luchtvochtigheid en temperatuur in verblijfsruimten, met een ingebouwd ePaper touchdisplay voor directe weergave en bediening. Het hoogcontrastdisplay (69 x 62 mm) reflecteert het omgevingslicht zoals papier, is goed leesbaar onder alle lichtomstandigheden en wordt bediend via aanraakvelden. Dankzij de MP-Bus-communicatie en drie configureerbare analoge uitgangen sluit de module naadloos aan op bestaande regelaars van andere fabrikanten. De CO₂-meting maakt gebruik van NDIR-tweekanaalstechnologie, waardoor geen regelmatige kalibratie met buitenlucht nodig is. Inbedrijfstelling en configuratie verlopen eenvoudig via de Belimo Assistant 2 applicatie.

Voordelen en functies

• ePaper touchdisplay: Het ingebouwde hoogcontrastdisplay toont actuele meetwaarden en systeemstatus direct op de wand, en laat de gebruiker de gewenste temperatuur en ventilatorsnelheid instellen via aanraakvelden.
• Drievoudige meting in één module: De ruimtebedieningsmodule meet gelijktijdig CO₂ (0-2000 ppm), relatieve luchtvochtigheid (0-100% RH) en temperatuur (0-50°C), wat bedrading en installatiekosten bespaart ten opzichte van afzonderlijke sensoren.
• NDIR twee-kanaals CO₂-technologie: Een ingebouwd referentiekanaal corrigeert automatisch de meetafwijking die bij alle CO₂-sensoren na verloop van tijd ontstaat, waardoor regelmatige kalibratie met buitenlucht niet nodig is, ook bij 24/7-bezetting.
• MP-Bus communicatie: Tot 8 modules zijn aan te sluiten op één MP-Bus, met voeding en communicatie via dezelfde kabel, wat de bekabelingskosten aanzienlijk vermindert.
• CO₂ verkeerslichtfunctie: De ingebouwde LED geeft de luchtkwaliteit visueel weer in groen, geel en rood, wat de bewoners direct inzicht geeft in de ventilatiebehoefte van de ruimte.
• Drie configureerbare analoge uitgangen: De drie uitgangen zijn instelbaar op 0-10 V, 2-10 V, 0-5 V of 4-20 mA, waardoor de module compatibel is met vrijwel alle bestaande regelaars.

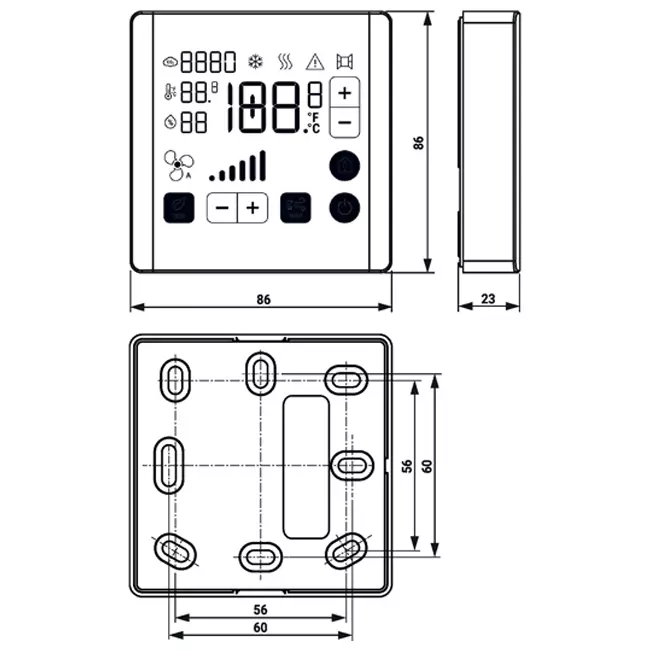

• Eenvoudige wandmontage: Montage op een standaard inbouwdoos met kabelinvoer aan de achter-, boven- of onderzijde, zodat bedrading zichtbaar of onzichtbaar in de wand kan worden weggewerkt.

Installatie, onderhoud en toepassingen

De module wordt op de wand gemonteerd via de meegeleverde schroeven, bij voorkeur op een representatieve locatie in de ruimte, vrij van directe zonnestraling, tocht en warmtebronnen. De elektrische aansluiting verloopt via veerklemmen geschikt voor kabels van 0,2 tot 2,5 mm². Configuratie van meetbereiken, analoge uitgangen, displayinhoud en de CO₂-verkeerslichtfunctie gebeurt via de Belimo Assistant 2 app. Het wordt aanbevolen de CO₂-sensor na vijf jaar gebruik opnieuw te kalibreren. De ruimtebedieningsmodule is bij uitstek toepasbaar voor ventilatie in kantoren, vergaderruimten, klaslokalen, hotelkamers en zorginstellingen waar luchtkwaliteit, vochtigheidsbeheersing en gebruikersbediening centraal staan.
