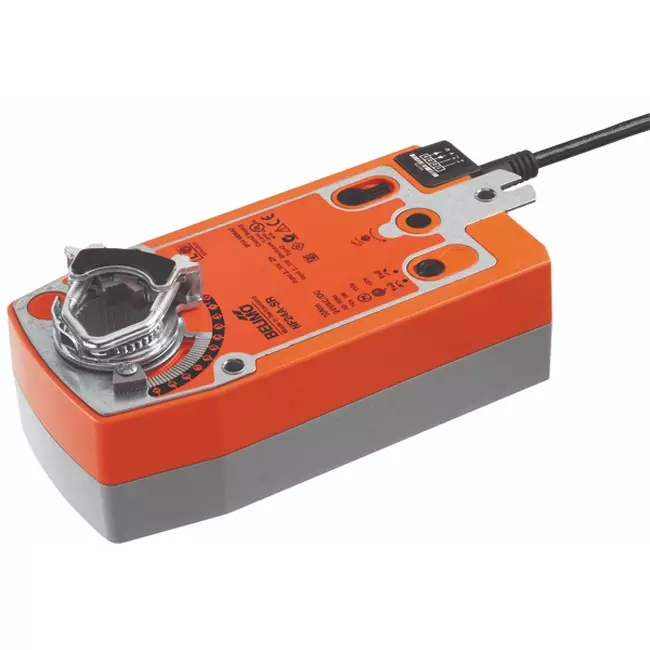

Belimo modulerende klepaandrijving met veerteruggang 24V - 2-10V - 10 Nm - NF24A-SR

Merk: Belimo

-10%

Adviesprijs 469,48

422,53 -10%

Je bespaart 46,95

Levertijd: 3 werkdagen

De grootste collectie van Nederland
Gratis retourneren
Klantbeoordeling 9/10
Veilig shoppen met Thuiswinkel waarborg

Betaal veilig en snel met o.a.:

Pluspunten

2-10 V-signaal
Incl. veerteruggang
Overbelastingsveilig
IP54-beschermingsklasse

Belimo modulerende klepaandrijving met veerteruggang 24V - 2-10V - 10 Nm - NF24A-SR

De Belimo NF24A-SR is een modulerende klepaandrijving met veerteruggang voor continue positionering van luchtklepsecties tot ca. 2 m². De aandrijving wordt aangestuurd met een 2-10 V-signaal en stuurt tevens een standterugmelding (SR) van 2-10 V terug naar de regelaar of cascadesturing. Op basis van een extern meetsignaal, bijvoorbeeld van een sensor die een relevante grootheid zoals temperatuur, druk of luchtkwaliteit bewaakt, wordt een stuursignaal gegenereerd dat een seintje geeft naar de Belimo motor om de klepstand aan te passen. Bij spanningsuitval keert de klep automatisch en zelfstandig terug naar de veilige positie, aangedreven door veerenergie. De klepaandrijving heeft een draaimoment van 10 Nm, wat hem geschikt maakt voor middelgrote klepconstructies in centrale luchtbehandeling. De positienauwkeurigheid bedraagt ±5% over het volledige regelbereik en de motor bereikt een hoek van 90° in 150 seconden. De veerteruggang brengt de klep terug in minder dan 20 seconden. Het stroomverbruik in rust bedraagt 2,5 W en het geluidsniveau ligt op slechts 40 dB(A).

Voordelen en functies

10 Nm modulerend 2-10 V: Zorgt voor een geleidelijke en nauwkeurige regeling van de klepstand, geschikt voor middelgrote kleppen tot ca. 2 m².
Standterugmelding 2-10 V: Stuurt de actuele klepstand elektrisch terug voor gebruik in regelingen zoals cascadesystemen of een gebouwbeheersysteem (BMS).
Automatische veerteruggang bij spanningsuitval: De klep keert binnen 20 seconden terug naar de veiligheidsstand, wat essentieel is voor brandveiligheids- en rookbeheersingssystemen.
Instelbare bewegingsrichting: De draairichting van de motor is instelbaar via een schakelaar (L/R); die van de veerteruggang wordt bepaald bij montage, wat flexibele toepassing in uiteenlopende klepopstellingen mogelijk maakt.
Handverstelling met vergrendeling: Via de meegeleverde handslinger bedien je de klep handmatig en vergrendel je hem in elke gewenste stand, handig tijdens installatie en onderhoud.
Overbelastingsveilig zonder eindschakelaars: De aandrijving stopt automatisch bij het bereiken van de mechanische aanslag, wat slijtage voorkomt en de installatie vereenvoudigt.
IP54-beschermingsklasse: Beschermd tegen stof en opspattend water uit alle richtingen, waardoor hij bestand is tegen dagelijkse omgevingsinvloeden en een lange levensduur heeft.

Installatie, onderhoud en toepassingen

De aandrijving monteert direct op de klepas met de meegeleverde universele klemring, geschikt voor asdiameters van 10 tot 25,4 mm. De as moet minimaal 85 mm lang zijn en minimaal 15 mm uitsteken. Een meegeleverde verdraaibeveiliging voorkomt dat de aandrijving meebeweegt. De bewegingsrichting van de motor stel je in via een schakelaar; die van de veerteruggang via de montagerichting (L/R). De draaihoek is mechanisch instelbaar vanaf 33% in stappen van 2,5% tot maximaal 95°. Voor handmatige bediening is een handslinger aanwezig waarmee je de klep in elke stand kunt vergrendelen. De elektrische aansluiting verloopt via een vaste kabel van 1 meter met vier aders van 0,75 mm². De aandrijving is onderhoudsvrij en is toepasbaar voor modulerende positionering van middelgrote luchtklepsecties in centrale luchtbehandelingskasten, VAV-kanalen, mengkleppen en noodventilatieklappen in utilitaire gebouwen en industriële klimaatinstallaties.

Merk	Belimo
Categorie	Belimo klepaandrijving
GTIN	7630498112843
Artikelnummer fabrikant	NF24A-SR
Artikelnummer	23010060

Specificaties

Categoriecode	101
Geschikt voor luchtappendage	Ja
Voedingsspanning	24 V AC/DC
Stuursignaal	Overig
Energieverbruik in bedrijf	3.5 W
Energieverbruik in ruststand	2.5 W
Model	Roterend
Regeling type aan/uit	Nee
Regeling type modulerend	Ja
Regeling type split-range	Nee
Lengte aansluitkabel	1 m
Overbrenging	Met tandwielen
Met ISO 5211 Direct Mount top-flens	Nee
Met nulspanningsterugloop	Ja
Spanningsloos gesloten	Ja
Automatische slagherkenning	Nee
Instelbare standterugmelding	Nee
Hulpcontacten	Nee
Hulpcontacten optioneel	Ja
Eindcontacten	Geen
Instelbaar werkgebied	Nee
Met mechanische standaanwijzer	Ja
Handbediening	Ja
Looptijd	150 s
Koppel	10 Nm
Potentiaalvrij schakelcontact	Nee
Zelfinstelbare slaglengte	Nee
Max. draaihoek	95 °
Met veiligheidsfunctie	Ja
Beschermingsgraad (NEMA)	2
Beschermingsgraad (IP)	IP54
Max. opgenomen elektrisch vermogen	5.5 VA
Omgevingstemperatuur (min)	-30 °C
Omgevingstemperatuur (max)	50 °C
Hoogte	85 mm
Breedte	130 mm
Diepte	290 mm
Explosieveilig	Nee
Materiaal behuizing	Kunststof
Geschikt voor afsluiter	Nee
