Pluspunten

Ni1000TK5000-element
Meetbereik: -50 tot +160°C
Opnemerlengte: 50 mm
IP65-beschermingsklasse

Belimo kanaal-/dompeltemperatuursensor Ni1000TK5000 50x6 mm - 01DT-1DH

De Belimo kanaal- en dompeltemperatuursensor is ontwikkeld voor het meten van lucht- en watertemperaturen in HVAC-installaties en kan in combinatie met een dompelbuis ook gebruikt worden in leidingen. De roestvrijstalen voeler en behuizing zorgen voor een stabiele en beschermde montage. Het passieve Ni1000TK5000-element zet de gemeten temperatuur nauwkeurig om naar een weerstandssignaal dat door de regeltechniek wordt verwerkt. Op basis van deze meetwaarde wordt de installatie automatisch aangestuurd voor een constante en efficiënte klimaatregeling.

Voordelen en functies

Ni1000TK5000-element: Geschikt voor temperatuurmeting in regelinstallaties die werken met Ni1000-karakteristiek.
Geschikt voor lucht en water: Toepasbaar in luchtkanalen en, in combinatie met een dompelbuis, ook in leidingtoepassingen.
Compacte RVS voeler van 50 mm: Geschikt voor smalle luchtkanalen van circa 100-200 mm breedte, waarbij de voeler het centrum van het kanaal bereikt voor een representatieve meting.
Behuizing met klemmenblok: Voorzien van een beschermde aansluitruimte met steekbare klemmen voor een veilige en overzichtelijke installatie.
IP65-beschermingsgraad: Beschermd tegen stof en waterstralen, geschikt voor toepassing in technische ruimtes en industriële omgevingen.
Breed meetbereik: Meet temperaturen van -50 tot +160°C, geschikt voor zowel koude als warme lucht- en waterstromen.

Installatie, onderhoud en toepassingen

De sensor is geschikt voor montage in luchtkanalen en kan met een dompelbuis ook in leidingen worden toegepast. Een correcte positionering van de voeler zorgt voor een representatieve temperatuurmeting in het medium. De behuizing maakt een veilige en overzichtelijke aansluiting mogelijk via een klemmenblok. Door de passieve uitvoering is geen voeding nodig. De sensor wordt toegepast in utiliteit, woningbouw en industriële HVAC-systemen waar betrouwbare temperatuurmeting vereist is.

Praktische informatie

De sensor is uitgevoerd met een roestvrijstalen voeler van 50 mm lengte en 6 mm diameter, compact van formaat en daardoor eenvoudig te monteren in smalle kanalen of in combinatie met een dompelbuis in leidingtoepassingen. De behuizing is vervaardigd uit slagvast kunststof en voorzien van een kabelwartel met trekontlasting voor een betrouwbare aansluiting. Het Ni1000TK5000-element geeft het weerstandssignaal direct door aan de regelaar. Deze uitvoering is geschikt voor zowel kanaal- als leidingtoepassingen waarbij een robuuste montage en stabiele meting vereist zijn.

Merk	Belimo
Categorie	Sensoren en regelaars
GTIN	7630498117497
Artikelnummer fabrikant	01DT-1DH
Artikelnummer	23010038

Specificaties

Categoriecode	101
Met bevestigingsmateriaal	Ja
Geschikt voor wandmontage	Nee
Geschikt voor plafondmontage	Nee
Geschikt voor kanaalmontage	Ja
Buismontage mogelijk	Ja
Geschikt voor lucht	Ja
Geschikt voor vloeistoffen	Ja
Geschikt voor gassen	Nee
Met behuizing	Ja
Opnemerelement binnen behuizing	Nee
Opnemerelement buiten behuizing	Ja
Vaste kabel aan opnemer	Nee
Opnemerlengte	50 mm
Insteeklengte	50 mm
Diameter opnemerelement	6 mm
Materiaal element	Roestvaststaal (RVS)
Technologie	Overig
Temperatuurmeting actief	Nee
Temperatuurmeting passief	Ja
Gemiddelde temperatuurmeting	Nee
Aantal meetpunten	1
Kooldioxide (CO2) meting	Nee
VOC meting	Nee
Relatieve luchtvochtigheid meting	Nee
Absolute luchtvochtigheid meting	Nee
Enthalpie meting	Nee
Dauwpuntmeting	Nee
Fijnstof meting (PM)	Nee
Temperatuurmeetbereik (min)	-50 °C
Temperatuurmeetbereik (max)	160 °C
Aantal meetbereiken	1
Offset instelling mogelijk	Nee
Trendweergave	Nee
Foutenregistratie mogelijk	Nee
Opnemertype	Ni1000 TK5000
Potmeter met bedieningsknop	Nee
Ondersteunt protocol voor BACnet	Nee
Ondersteunt protocol voor Modbus	Nee
Ondersteunt protocol voor MP (multi point)	Nee
Ondersteunt protocol voor KNX	Nee
LoRa technologie	Nee
NFC (Near Field Communication)	Nee
Bluetooth	Nee
Wi-Fi-Compatible	Nee
Standby drukknop	Nee
Draadloos	Nee
Met display	Nee
Type voeding	Geen
Uitvoering elektrische aansluiting	Aansluitklemmenblok
Met ompoolbeveiliging	Nee
Max. omgevingsvochtigheid (niet condenserend)	95 %
Omgevingstemperatuur (min)	-35 °C
Omgevingstemperatuur (max)	50 °C
Explosieveilig	Nee
Beschermingsgraad (IP)	IP65

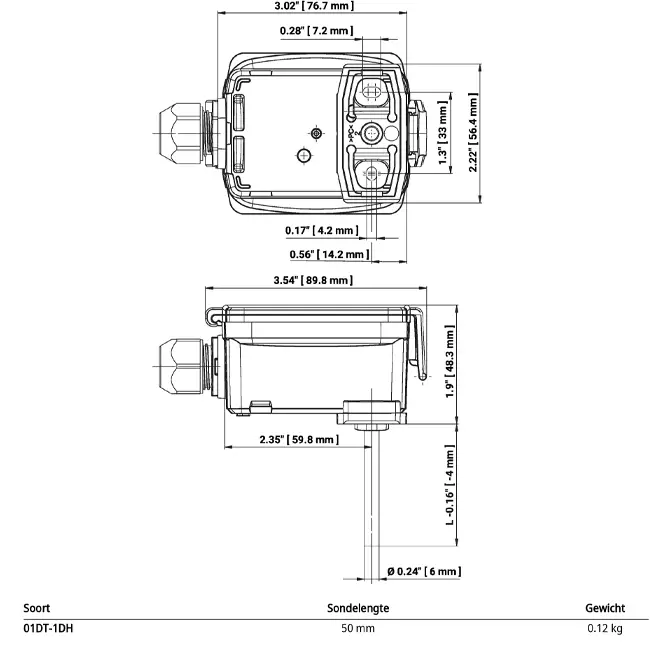

Hoogte behuizing	56.4 mm
Breedte behuizing	76.7 mm
Diepte behuizing	89.8 mm
Kleur behuizing	Oranje
Compatible met Apple HomeKit	Nee
Compatible met Google Assistant	Nee
Compatible met Amazon Alexa	Nee
Met IFTTT ondersteuning	Nee
Toepassingsgebied	Dompelbuis/kanaal
