Pluspunten
- 8 instelbare meetbereiken
- Meetbereik: -50 tot +250°C
- Flexibele kabel voor tussenruimten
- IP65-beschermingsgraad

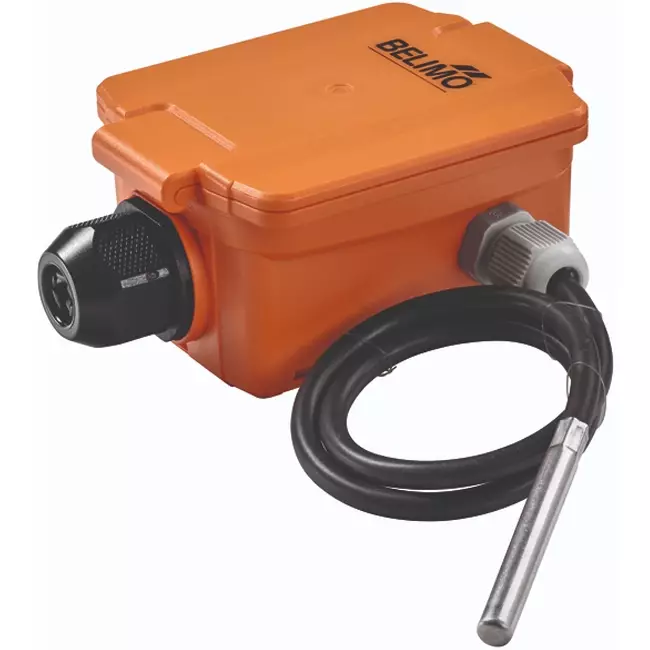

Belimo kabeltemperatuursensor 4-20 mA - sonde 50x6 mm - 2 meter - 22CT-14H
De Belimo 22CT-14H is een actieve kabeltemperatuursensor ontwikkeld voor het meten van temperaturen in zowel luchtkanalen als leidingen. De sensor is uitgerust met een roestvrijstalen sonde en een speciale kabel voor tussenruimten, waardoor de sensor ook in moeilijk bereikbare installatieplaatsen eenvoudig te monteren is. Het PT1000 klasse AA-sensorelement zorgt voor een nauwkeurige meting, terwijl het 4-20 mA uitgangssignaal betrouwbaar werkt over lange bekabelingsafstanden. Met acht instelbare meetbereiken is de sensor breed inzetbaar in uiteenlopende klimaattechnische toepassingen.
Voordelen en functies
- Actief 4-20 mA uitgangssignaal: Het stroomsignaal is ongevoelig voor storingen op de bekabeling en geschikt voor aansluiting op vrijwel alle gangbare regelapparatuur en gebouwbeheersystemen.
- PT1000 klasse AA sensorelement: Zorgt voor een stabiele en nauwkeurige temperatuurmeting met een nauwkeurigheid van ±0,5°C bij 21°C.
- Geschikt voor lucht én water: De sensor is toepasbaar in zowel luchtkanalen als leidingen, waardoor hij breed inzetbaar is in uiteenlopende klimaattechnische toepassingen.
- Acht instelbare meetbereiken: Via een stekkerbrug zijn acht meetbereiken selecteerbaar, van -50 tot +250°C, afgestemd op de specifieke toepassing. De fabrieksinstelling is 0 tot +160°C.
- Speciale kabel voor tussenruimten: De flexibele kabel van 2 meter maakt montage mogelijk op moeilijk bereikbare locaties in installaties.
- IP65 / NEMA 4X-beschermingsgraad: Volledig beschermd tegen stof en waterstralen, geschikt voor gebruik in technische ruimtes en vochtige omgevingen.
Installatie, onderhoud en toepassingen
De roestvrijstalen sonde van 50 mm en 6 mm diameter is direct geschikt voor montage in luchtkanalen. De elektrische aansluiting verloopt via een steekbaar aansluitklemmenblok (max. 2,5 mm²). De sensor is toepasbaar in luchtbehandelingsinstallaties, leidingnetwerken en klimaatinstallaties in utiliteits- en industriële gebouwen.
Praktische informatie

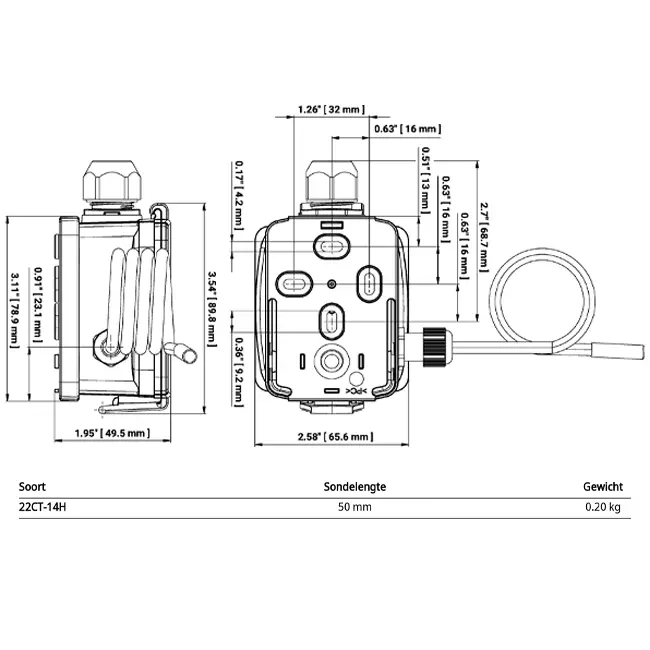

De sensor is uitgevoerd met een roestvrijstalen sonde van 50 mm lengte en 6 mm diameter, met een vaste aansluitkabel van 2 meter. De mediumtemperatuur mag variëren van -50 tot +180°C. De nominale spanning bedraagt DC 24 V. De sensor weegt 0,20 kg en is voorzien van een UV-bestendige polycarbonaat behuizing met NBR-afdichting.
| Merk | Belimo |
| Categorie | Sensoren en regelaars |
| GTIN | 7630498101014 |
| Artikelnummer fabrikant | 22CT-14H |
| Artikelnummer | 23010046 |
Specificaties
| Categoriecode | 101 |
| Met bevestigingsmateriaal | Ja |
| Geschikt voor wandmontage | Nee |
| Geschikt voor plafondmontage | Nee |
| Geschikt voor kanaalmontage | Ja |
| Buismontage mogelijk | Ja |
| Geschikt voor lucht | Ja |
| Geschikt voor vloeistoffen | Ja |
| Geschikt voor gassen | Nee |
| Met behuizing | Ja |
| Dekselbevestiging | Geschroefd |
| Opnemerelement binnen behuizing | Nee |
| Opnemerelement buiten behuizing | Ja |
| Vaste kabel aan opnemer | Ja |
| Kabellengte | 2 m |
| Opnemerlengte | 50 mm |
| Insteeklengte | 50 mm |
| Diameter opnemerelement | 6 mm |
| Materiaal element | Roestvaststaal (RVS) |
| Technologie | Overig |
| Temperatuurmeting actief | Ja |
| Temperatuurmeting passief | Nee |
| Gemiddelde temperatuurmeting | Nee |
| Aantal meetpunten | 1 |
| Kooldioxide (CO2) meting | Nee |
| VOC meting | Nee |
| Relatieve luchtvochtigheid meting | Nee |
| Absolute luchtvochtigheid meting | Nee |
| Enthalpie meting | Nee |
| Dauwpuntmeting | Nee |
| Fijnstof meting (PM) | Nee |
| Temperatuurmeetbereik (min) | -50 °C |
| Temperatuurmeetbereik (max) | 250 °C |
| Aantal meetbereiken | 8 |
| Offset instelling mogelijk | Ja |
| Trendweergave | Nee |
| Foutenregistratie mogelijk | Nee |
| Potmeter met bedieningsknop | Ja |
| Ondersteunt protocol voor BACnet | Nee |
| Ondersteunt protocol voor Modbus | Nee |
| Ondersteunt protocol voor MP (multi point) | Nee |
| Ondersteunt protocol voor KNX | Nee |
| LoRa technologie | Nee |
| NFC (Near Field Communication) | Nee |
| Bluetooth | Nee |
| Wi-Fi-Compatible | Nee |
| Draadloos | Nee |
| Met display | Nee |
| Nom. voedingsspanning bij DC (min) | 24 V |
| Nom. voedingsspanning bij DC (max) | 24 V |
| Aantal uitgangssignalen | 1 |
| Aantal uitgangsbereiken 4 mA ... 20 mA | 1 |
| Max. omgevingsvochtigheid (niet condenserend) | 95 % |
| Omgevingstemperatuur (min) | -35 °C |
| Omgevingstemperatuur (max) | 50 °C |
| Toepassingsgebied | Dompelbuis/kanaal |
