Hoe installeer je een badkamerventilator?

Is een badkamerventilator eigenlijk geschikt voor mij?

Niet in elke situatie is een badkamerventilator de beste oplossing. Een standaard badkamerventilator is vooral geschikt voor korte en rechte afvoerkanalen. Wanneer het afvoerkanaal langer is dan ongeveer 1 tot 1,5 meter, meerdere bochten bevat of de ventilator niet direct tegen een buitenmuur geplaatst kan worden, is een buisventilator vaak een betere keuze. Lees hier meer over in onze blog: Hoe monteer ik een buisventilator? Maak je gebruik van een mechanisch ventilatiesysteem (type C) of een WTW unit (systeem D), sluit dan de badkamerventilatie aan op het ventilatiesysteem. Dat is de meest gewenste en bovendien veilige oplossing.

Welke voorbereidingen moet ik treffen voor de installatie?

Bepaal vooraf waar je de badkamerventilator wilt plaatsen en de positie van de afzuiging in de badkamer en/of het toilet. Houd hierbij rekening met de verschillende zones in de badkamer (zie ook de afbeelding verderop in deze blog), de dikte van de wand, uitblaasmogelijkheden naar buiten, de lengte van het kanaal naar buiten en de diameter van de (bestaande) ventilatiebuis of het ventilatiekanaal.

Welk type ventilatiekanaal is geschikt voor mijn badkamer?

Ook hierbij helpen we jou graag, met het maken van de juiste keuze. Als het gat/kanaal recht door de muur gaat, is een glad (kunststof) ventilatiekanaal de beste en gemakkelijkste keuze. Deze is namelijk perfect op maat te maken en kan de lucht goed en efficiënt verplaatsen. Een flexibele slang is de beste optie wanneer er wat meer bochten of hoeken nodig zijn of wanneer de afstand iets langer is.

Tip: zorg ervoor dat de flexibele slang goed is gemonteerd. Dit doe je met slangenklemmen, tiewraps, etc. Waarom? Dit voorkomt namelijk trillingen, waardoor de badkamer afzuiging een stillere werking heeft. Kies je voor een directe afvoer door de muur? Overweeg dan ook het plaatsen van een lamellenrooster of overdrukrooster. Dit voorkomt dat koude wind en tocht via de ventilator terug de badkamer in komt en houdt bovendien insecten en andere soorten vuil van buitenaf tegen.

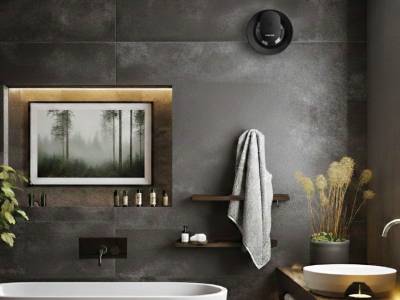

Waar plaats ik de badkamer ventilatie in de badkamer?

Jouw badkamerventilator kun je het beste in zone 2 plaatsen. Zone 3 is echter ook zeer geschikt voor het plaatsen van een ventilator. In verband met veiligheid mogen badkamerventilatoren in een badkamer of natte ruimte niet zomaar in zone 1 gemonteerd worden vanwege de kans op waterschade en bijbehorende kortsluiting. Moet je de ventilator toch in zone 1 aansluiten? Maak dan gebruik van een 12 volt badkamerventilator of gebruik een transformator om de stroomwaardes aan te passen. Je kan voor zone 1 uiteraard ook kiezen voor een buisventilator of pijpventilator. Bij een aansluiting op een mechanisch ventilatiesysteem zit het ventilatierooster of ventiel vaak in het plafond of de muur, waardoor er geen sprake is van directe aansluiting met elektriciteit.

Goed om te weten: in zone 1 moet een badkamerventilator minimaal voldoen aan een IPX4-beschermingsgraad. In deze zone worden vaak ventilatoren met ZLVS (Zeer Lage Veiligheids-Spanning) toegepast, maar een 230V badkamerventilator is ook toegestaan. Voorwaarde is dat deze is aangesloten op een aardlekschakelaar van maximaal 30 mA en beschikt over de juiste IP-waarde. Controleer daarom altijd vooraf de productspecificaties.

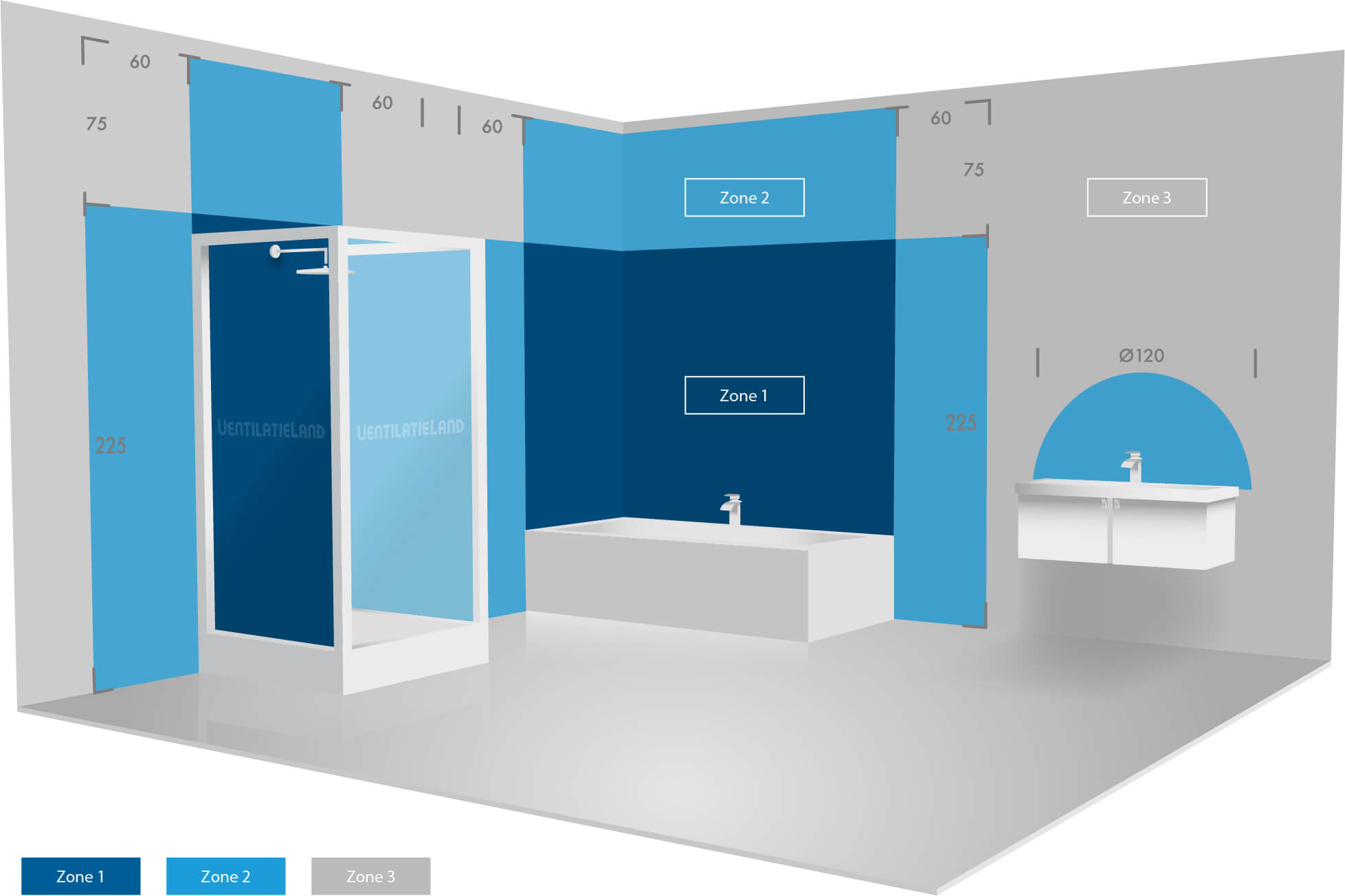

Wat zijn de veiligheidszones in een badkamer?

In een badkamer gelden speciale veiligheidszones voor elektrische apparatuur, zoals verlichting en badkamerventilatoren. Deze zones worden onderverdeeld in zone 0, zone 1, zone 2 en zone 3 (buiten de zones) en bepalen waar elektrische apparaten (zoals een badkamerventilator) veilig geplaatst mogen worden. Zone 0 bevindt zich in het bad of de douche zelf, zone 1 is het gebied direct boven bad of douche, en zone 2 is het gebied tot ongeveer 60 cm rondom bad of douche. Zone 3 ligt daarbuiten en kent de minste beperkingen.

Belangrijk: hoe dichter een badkamerventilator bij water wordt geplaatst, hoe strenger de eisen voor veiligheid en vochtbescherming zijn. En hoe dichter de afzuiging geplaatst wordt, hoe efficiënter en sneller de vervuilde lucht kan worden afgezogen. Zone 2 is daarom de beste, meest gebruikte én veilige locatie voor installatie van jouw badkamer afzuiging. Zie onderstaande afbeelding ter verduidelijking.

Wat heb ik nodig voor de installatie van een badkamerventilator?

Om jouw badkamer ventilator te kunnen installeren heb je de volgende spullen nodig:

• Fittingschroevendraaier
• Kruiskopschroevendraaier
• Knip- of striptang (optioneel)
• Waterpas (optioneel)
• Boormachine (optioneel)
• Potlood (optioneel)

Hoe kan ik stap voor stap een badkamerventilator installeren?

Nu je alle benodigdheden hebt verzameld, kun je overgaan tot de plaatsing en installatie van de badkamerventilator. Twijfel je over de elektrische aansluiting? Schakel dan een gecertificeerde installateur in.

• Stap 1 – Schakel de stroom uit en controleer spanningsloos
  Zet de hoofdschakelaar (groep) in de meterkast uit en controleer met een spanningstester of er écht geen spanning meer op de draden staat.
• Stap 2 – Bepaal de plek en controleer de kanaalaansluiting
  Kies de gewenste plek (bij voorkeur zone 2 of 3) en controleer of het afvoerkanaal past op de aansluitdiameter van de ventilator. Zorg dat de afvoer naar buiten mogelijk is en voorkom onnodig veel bochten/weerstand in het kanaal.
• Stap 3 – Demonteer de kap en markeer de boorgaten
  Verwijder het front/deksel van de ventilator. Houd de ventilator tegen de wand of het plafond, markeer de boorgaten met potlood en gebruik een waterpas zodat de ventilator recht hangt.
• Stap 4 – Monteer de ventilatorbehuizing
  Boor de gaten, plaats pluggen en schroef de behuizing vast. Zorg dat de aansluiting (spigot) goed op de buis of slang aansluit en dat er geen lucht kan lekken langs de randen.
• Stap 5 – Bepaal welk type aansluiting jouw ventilator heeft
  De aansluitwijze hangt af van het type ventilator:
  • Basis (aan/uit): schakelt meestal via de lichtschakelaar (alleen “geschakelde fase” nodig).
  • Met timer: heeft doorgaans permanente fase + geschakelde fase nodig, zodat de ventilator kan naloop-timen.
  • Met vochtsensor: werkt vaak op permanente voeding (sensor moet continu kunnen meten) en kan daarnaast optioneel ook via een schakeldraad/extern signaal aangestuurd worden (afhankelijk van model).
  • Met externe sturing (bijv. CO₂-/geurregeling): alleen mogelijk als jouw model een ingang/connector voor externe aansturing heeft. Volg hierbij altijd het aansluitschema van de fabrikant.
  Let op: aansluitklemmen en benamingen verschillen per merk/model. Raadpleeg altijd de handleiding van jouw ventilator.
• Stap 6 – Trek de kabel(s) naar binnen en strip op lengte
  Leid de kabel via de kabelinvoer naar binnen en strip de aders netjes op lengte. Gebruik een knip-/striptang en voorkom beschadiging van de aders.
• Stap 7 – Sluit de draden aan op de juiste klemmen
  In veel (Nederlandse) situaties gelden de volgende kleurcoderingen, maar dit kan afwijken:
  • Nul (N / neutral): vaak blauw.
  • Fase (L / permanent live): vaak bruin.
  • Schakeldraad (LT / S / switched live): vaak zwart of grijs (komt meestal van de lichtschakelaar).
  • Aarde (PE): geel/groen – alleen aansluiten als jouw ventilator een aardklem heeft (veel badkamerventilatoren zijn dubbel geïsoleerd en hebben géén aarde-aansluiting).

  Veelvoorkomende aansluitscenario’s (algemeen):

  • Badkamerventilator zonder timer/sensor (meestal via lichtschakelaar):
    Sluit N aan op N. Sluit de geschakelde fase (van de lichtschakelaar) aan op L (of op de klem die volgens het schema als “switched live” is bedoeld).
  • Badkamerventilator met timer (naloop):
    Sluit N aan op N. Sluit permanente fase aan op L. Sluit de schakeldraad (van de lichtschakelaar) aan op de klem voor LT/S (benaming verschilt per model). Hierdoor kan de ventilator starten met het licht en naloop blijven draaien nadat het licht uitgaat.
  • Badkamerventilator met vochtsensor:
    Sluit in de meeste gevallen N en permanente fase (L) aan, zodat de sensor kan blijven meten. Als jouw model óók een schakeldraad/extra ingang ondersteunt (bijv. voor lichtschakelaar), sluit die dan aan volgens het aansluitschema van de fabrikant.
  • Badkamerventilator met externe sturing (CO₂-/geur-/andere sensor):
    Alleen toepassen als de ventilator hiervoor geschikt is (bijv. 0–10V ingang, een “boost”-contact of specifieke sensor-aansluiting). Sluit de stuurdraden aan volgens het schema in de handleiding van zowel ventilator als sensor.
• Stap 8 – Controleer en zet de klemmen goed vast
  Trek zachtjes aan elke ader om te controleren of deze stevig vastzit. Draai de schroefklemmen goed aan (niet dol draaien) en zorg dat er geen koper zichtbaar buiten de klem.
• Stap 9 – Stel functies in (indien van toepassing)

  • Timer/nalooptijd: stel de nalooptijd in volgens de handleiding (dit verschilt per model en afstelling).
  • Vochtsensor: stel de gevoeligheid/inschakeldrempel in volgens de handleiding. Afstellen gebeurt per model anders; gebruik daarom de instructies van de fabrikant.
  • Externe sturing: test de “boost”/aansturing volgens het schema van ventilator en sensor.
• Stap 10 – Plaats de kap terug en test de werking
  Plaats het front/deksel van de badkamer ventilator weer terug, zet de stroom weer aan en test:
  • Schakelt de ventilator zoals bedoeld (bijv. met lichtschakelaar)?
  • Werkt de naloop (bij timer-modellen)?
  • Reageert de sensor correct (bij sensor-modellen)?
  Werkt iets niet zoals verwacht? Schakel de stroom weer uit en controleer de aansluiting aan de hand van het aansluitschema.

Wil je dit stappenplan voor het installeren van een badkamerventilator liever in PDF formaat openen of eventueel uitprinten? Klik dan op de button hieronder en het PDF bestand opent vanzelf.

Het meest ruime assortiment badkamer ventilatoren van internationale topmerken

Wat is het verschil tussen het aansluiten van een muur badkamerventilator of plafond badkamerventilator?

Het elektrisch aansluiten van een muurventilator en plafondventilator is in de meeste gevallen hetzelfde. De nul (N), fase (L) en eventueel de schakeldraad (S of LT) worden aangesloten volgens het aansluitschema van de ventilator. Het verschil zit vooral in de montage en het luchtkanaal.

Een muurventilator wordt meestal direct in een buitenmuur geplaatst met een korte en rechte afvoer. Een plafondventilator wordt vaak aangesloten op een langer ventilatiekanaal met bochten. Controleer daarom bij plafondmontage extra goed of de ventilator voldoende capaciteit heeft en of de kanaalaansluiting goed past. Controleer bij zowel muur- als plafondmontage altijd het aansluitschema van de fabrikant voordat je de ventilator aansluit.

Conclusie en tips

• Een badkamerventilator is eenvoudig zelf te installeren
• Gebruik onze installatievideo's en productspecificaties
• Bekijk voor aankoop onze "Keuzehulp bij badkamerventilatoren" of laat jezelf door ons informeren
• Voor jouw veiligheid dient de stroom uitgeschakeld te worden bij het elektrisch aansluiten van de badkamer ventilator
• Bij plaatsing in Zone 1 dient er een badkamerventilator met transformator gemonteerd te worden werkend op 12V
